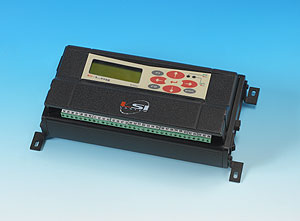

Datalogger : Enregistreur de données pour applications météorologiques

Entrées capteurs :

- 8 entrées pour des signaux analogiques (Tension, intensité, résistance).
- 4 entrées numériques programmables en fréquence ou marche/arrêt.
- 1 port RS-232 pour l'entrée des capteurs RS-232. E-Log gère jusqu'à 99 canaux pour capteurs. Ce nombre diminue à mesure que les autres canaux sont utilisés par les entrées analogiques ou les paramètres dérivés.
Pour plus de détails, voir les caractéristiques techniques.

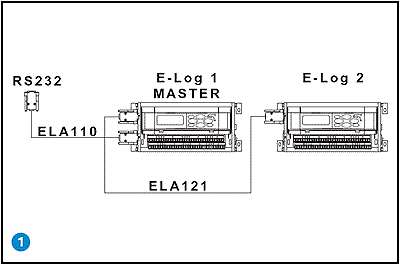

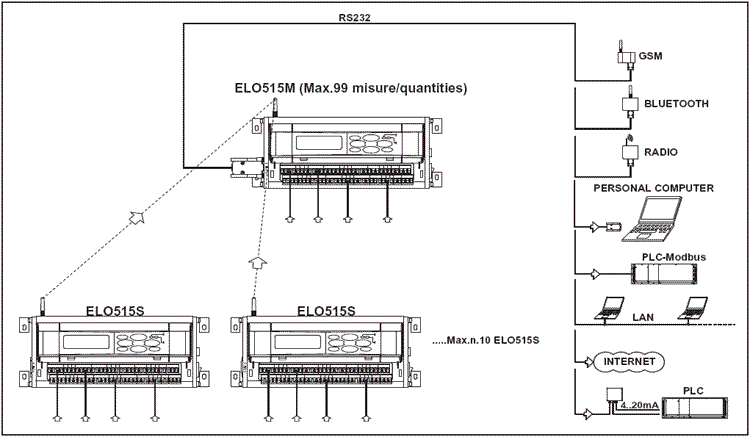

Connexion en série de plusieurs datalogger :

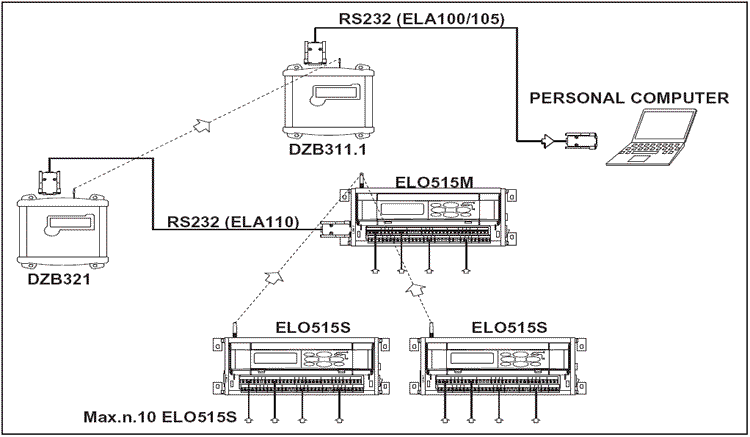

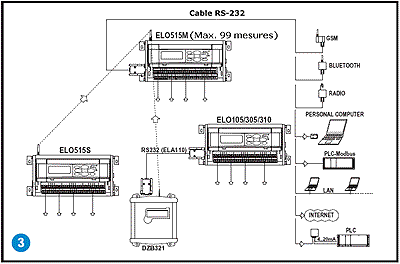

Il est possible de connecter plusieurs E-Log afin d’augmenter le nombre d’entrées disponibles. Cette connexion est possible, même par radio en utilisant la version E-Log équipée radio. Grâce à cette connexion, il est possible d’associer les données des unités E-Log Master avec les équipements de mesure E-Log Slave.

Stockage des données :

La mémoire flash de 8 Mo est capable de stocker les données acquises avec un intervalle d’échantillonnage programmable de 1 seconde à 24 Heures. Il est possible de choisir un ensemble de données calculées pour chaque canal : Valeur instantanée, moyenne arithmétique, minimum, maximum, écart-type.
- Cumul des mesures durant une période. Par exemple, pour le monde de l’éolienne : résultant / direction dominante, résultante de vitesse, écart standard de la direction (sigma thêta), le pourcentage de vent calme.
- La structure de stockage de la mémoire est de type circulaire.

Intervalle d'acquisition des données :

Chaque capteur à une cadence d’acquisition programmable entre 1 seconde et 1 heure. E-Log peut acquérir par seconde 12 canaux en provenance des capteurs et calculer jusqu’à 8 grandeurs dérivées par canal. Avec E-Log, vous pouvez également stocker les valeurs instantanées à un intervalle minimum de 1 seconde.

Valeurs dérivées :

E-Log est équipé d'une bibliothèque interne de grandeurs dérivées. Cette bibliothèque comprend les simples calculs mathématiques ainsi que les fonctions liés aux surveillances environnementales intérieures et extérieures.

Calculs arithmétiques :

• Addition
• Soustraction
• Multiplication
• Division

Calculs Mathématiques/statistiques

• Intégral
• Moyenne
• Élévation à une puissance
• Exponentiel
• Logarithme naturel (népérien) et en base 10
• Racine carrée

Humidité relative et psychrométrique (ISO7726, ISO7730) :

• Humidité relative avec calcul psychrométrique (température sèche/humide) ;
• Humidité absolue ;
• L'humidité spécifique ;
• Facteur de Mélange ;
• Vapeur de l'air (Wet-enthalpie) ;
• Point de rosée ;
• Pression partielle ;
• Indice d'humidité (IH) ;
• Indice de stress thermique (indice WBGT pour les environnements internes et externes) ;
• Index Windchill ;
• Index TCH ;
• Moyenne de la température rayonnante ;
• Planar asymétrie rayonnante ;
• Moyenne de la température rayonnante plane ;
• Températures planar côté 1 et côté 2 ;
• % de l'asymétrie insatisfaits des valeurs en raison de l'asymétrie rayonnante plane plus axes vertical / horizontal ;

Alimentation :

E-Log utilise une tension d'alimentation 12 Vdc. Lors de l'acquisition la consommation d'énergie de l’instrument est de 4 mW. Nous pouvons vous fournir une large gamme d'alimentations et de batteries en fonction de l'autonomie et de la puissance désirée.

Batterie :

Nous disposons de packs batteries rechargeables de 2,25,40 AH contenant des éléments de 1,5 Volts jetables. Les batteries peuvent être rechargées à l’aide de l’alimentation principale ou par le biais de panneaux solaires. Les modèles ELO310 et ELO515 disposent d’une batterie interne de 1,2 Ah.

Transmetteur radio : (Modèles ELO515M/S/R)

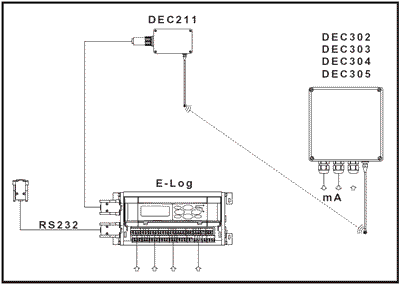

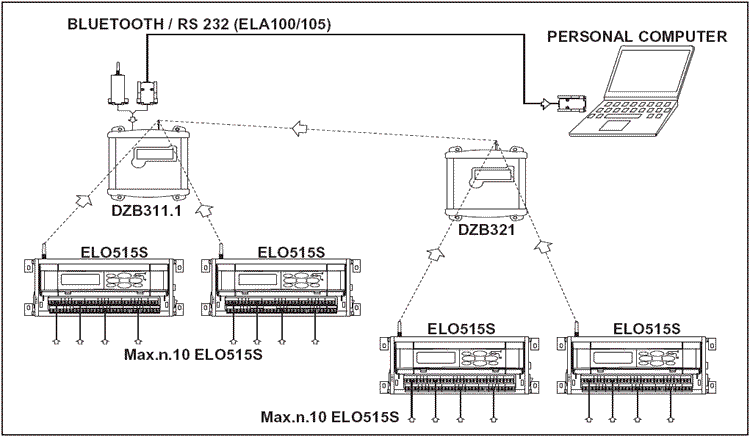

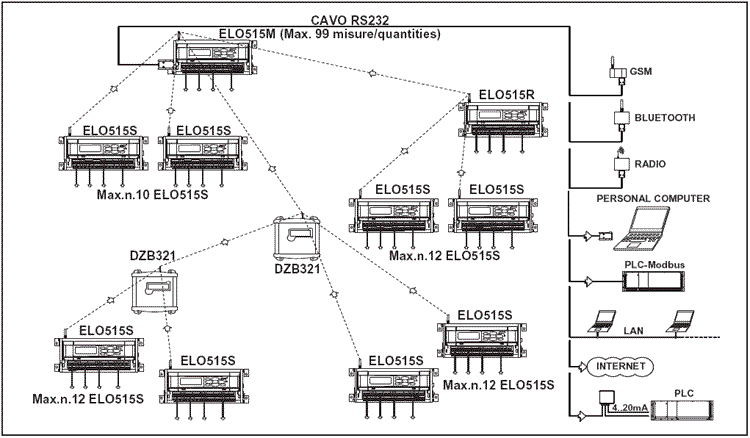

Certains modèles E-Log sont équipés d'une radio interne: Ce système permet de connecter différents E-Log par la radio et à intégrer des capteurs équipés de transmetteur radio dans le réseau.

Écoulement de l’air :

• La vitesse de l'air mesurée par un tube Pitot ;
• Air volumétrique et le débit massique (Pitot ou Darcy) ;
• Nombre de changements d'air.

Radiométrie :

• Temps d’insolation ;
• Indice UV (DLE) ;
• Niveau d'exposition aux UV.

Autres...

• Calcul de l'évaporation en fonction du niveau d'un bac évaporimètre.

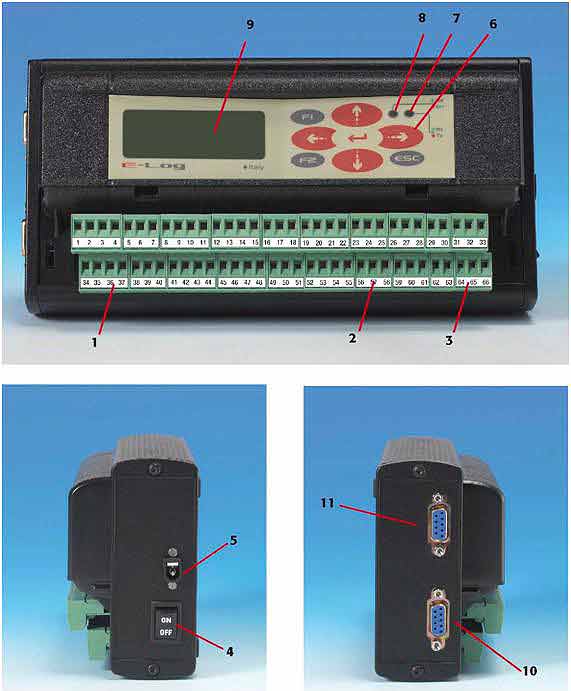

Clavier et afficheur :

E-Log est disponible en deux versions, avec ou sans écran et clavier (voir modèle). Dans la version avec l'affichage, les données acquises sont affichées et défilent dans un ordre de leurs acquisitions.

Déclenchement de l'alimentation des capteurs et de systèmes de communication :

E-Log est capable de gérer des systèmes externes qui doivent être alimentés, comme des capteurs amplifiés, systèmes de communication (modem, radio, etc.) E-Log peut gérer un maximum de 7 systèmes indépendants, avec une absorption de puissance totale simultanée de 1,5 A. Le temps d'anticipation de la mise sous tension est programmable en fonction de l'exigence.

Déclenchement sur la logique d'événements :

E-Log fournit une bibliothèque d'événements avec des logiques d'actionnement, est qui peut être utilisé pour alimenter des appareils externes, comme les systèmes d'alarme, électrovannes, moteurs, SMS par modem, selon les applications spécifiques de l'environnement:

• Alarme de seuil de vitesse du vent ;
• Remplissage du réservoir de l'évaporimètre ;
• Alarme pour le début des précipitations ;
• « Flash Flood alarm » : Alarme de crue subite ;
• Alarme de seuil de comparaison ;
• Alarme de temporisation ;
• Alarme de niveau de neige ;
• État d'erreur de l'unité.

Diagnostiques :

Deux LEDS sont disponibles sur le panneau avant pour indiquer le bon fonctionnement de l'instrument ou s'il y a un état d'erreur. Il est possible d'activer une sortie ON / OFF pour indiquer les dysfonctionnements dans les dispositifs d'alarme externe. Le diagnostic complet (état d'erreur, d'exploitation des données statistiques, journal d'exploitation) est disponible par le port de communication série.

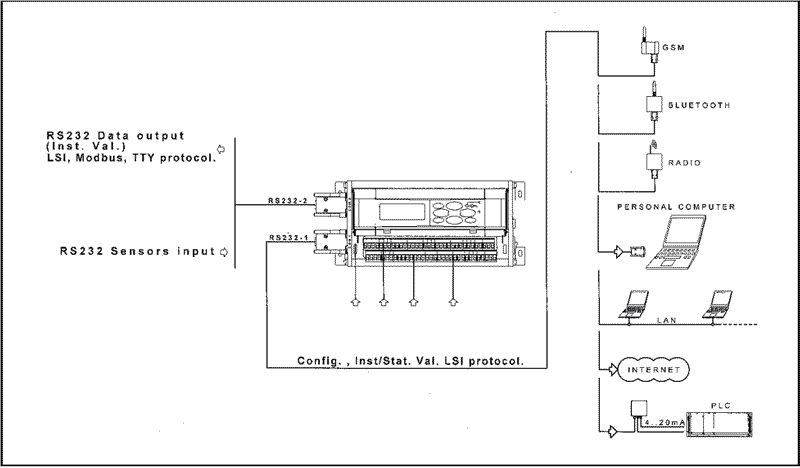

Connexion directe à un ordinateur :

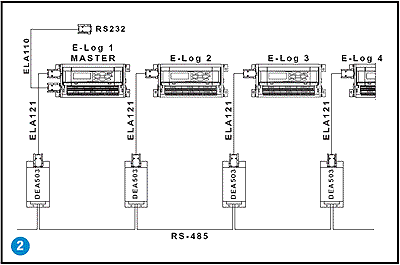

La connexion à un PC via RS232 est disponible (câbles 2 et 15 m) ainsi que l'utilisation des pilotes de ligne (transformation RS485) pour la connexion E-Log à PC jusqu'à une distance de 1 km.

Télécommunications :

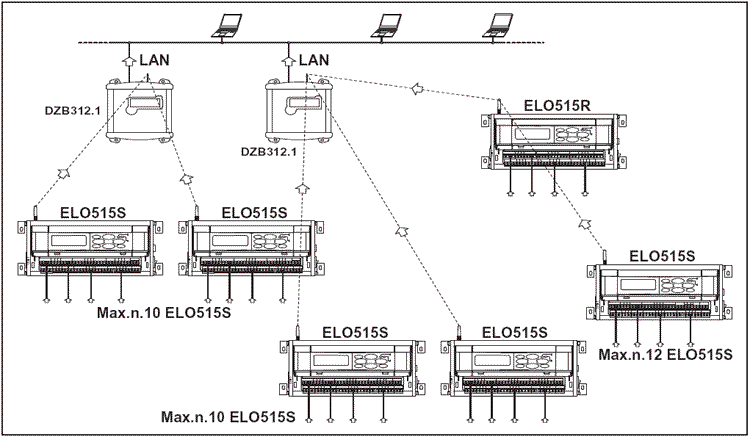

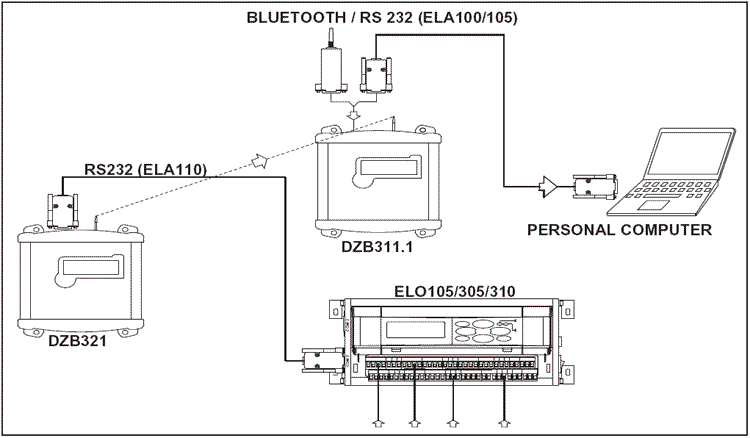

La communication avec un PC distant peut être effectuée au moyen de modules externes montés à l’intérieur du boîtier de protection ELFxxx . Système téléphonique RTC, modem GSM, GPRS, système radio pour des courtes ou longues distances. Il est possible de connecter E-Log à un réseau Ethernet LAN au moyen d’un module TCP/IP. Les communications à distance peuvent être gérées au moyen du programme de communication CommNet.

Configuration du datalogger :

La configuration par défaut de E-Log comprend les capteurs et les tâches. Il est possible de modifier la configuration de l'instrument au moyen de l'application 3DOM fourni avec l'appareil.

Boîtes de protection ELFxxx :

E-Log peut être installé sur des surfaces, ainsi que sur une barre DIN (par l'intermédiaire du bras DYA086) ou monté à l'intérieur d’un boitier pour le protéger contre les agents extérieurs. Pour la protection contre les collisions, l'eau, la poussière et les agents atmosphériques, SLG Instruments propose des coffrets IP65 (série ELF) qui peuvent contenir des systèmes de puissance, régulateurs de panneaux solaires, modules de communication, des batteries supplémentaires et des capteurs barométriques. Deux types de dossiers de protection sont disponibles: un type pour les installations fixes, pouvant être monté au moyen de supports spécifiques sur les poteaux (diamètre 50 mm) ou sur des murs, le deuxième type est un boîtier transportable en plastique antichoc.
