Anémomètre d’alarme avec afficheur numérique et relais

interface de gestion des seuils de vitesse de vent CAO535

L’interface CAO535 a été conçue pour initier des alertes et alarmes d’informations pour la mise en protection des biens et des personnes dès que le vent dépasse des seuils critiques.

L’interface reçoit la vitesse du vent d’un anémomètre DNA202 et active des relais pour l’alimentation des dispositifs électriques comme des girophares ou des sirènes audibles, nécessaires à l’information des personnes concernées.

Alerte vent et alarme vent :

L’interface active un relais dès que la vitesse constante ou en rafale dépasse la valeur de consigne et d’hystérésis, en général 72 km/h. L’alarme implique un arrêt des machines et la mise ne protection des personnes. L’alerte vent est un seuil intermédiaire, généralement 50 km/h. Elle sert d’information et s’active dans la plage allant jusqu’au seuil d’alarme.

Utilisation typique :

  • Grue à tour.
  • Appareils de levage et de manutention.
  • Mise en sécurité de nacelles.
  • Organisation d’événements en plein air.
  • Festivale, activités sportives.
  • Parcs d’attractions.
  • Systèmes intégrés aux « bâtiments intelligents ».

Programmation de l’interface :

L’interface dispose d’un afficheur numérique et de plusieurs touches permettant de programmer les seuils d’alerte et d’alarme, le type d’anémomètre associé, le fonctionnement normalement ouvert ou normalement fermé des relais, le temps d’hystérésis.

Anémomètre DNA202 :

anémomètre DNA202, sortie fréquence, très grande sensibilité

Cet anémomètre est d’une très grande sensibilité et délivre ses mesures sous la forme d’une fréquence. Six points de mesure sont réalisés à chaque rotation complète des coupelles assurant une grande précision et un seuil de démarrage très bas. Ce transmetteur est à installer sur un mât vertical de diamètre 48 à 50 mm.
- Anémomètre sortie fréquence DNA202.

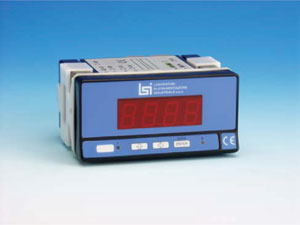

CAO535 – Unité d’alarmes et d’affichage de la vitesse du vent

Dimensions 1/8 DIN (96 x 48 mm)
Nombre de caractères 4 caractères numériques, hauteur 14 mm
Dimension du panneau frontal 92x45 mm
Profondeur 72 mm
Alimentation /consommation 20...265 Vac ou 11...265 Vdc / 3 W
Fréquence de lecture de la vitesse du vent 0,25 seconde
Alarmes 2 relais
Information alarme 2 Leds sur le panneau avant
Programmation :
Seuil
Délai
Hystérésis
Deux seuils activants deux relais
0…99 secondes
0…10 m/s

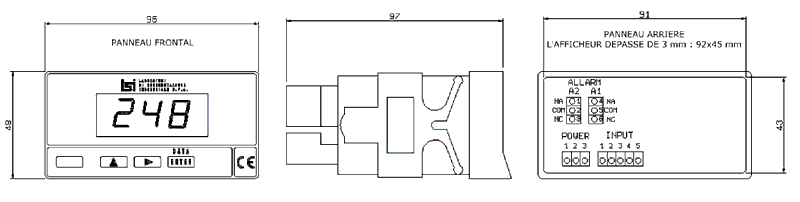

Montage et dimensions

Version pour applications portables :

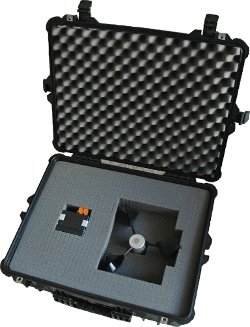

valise étanche contenant un système d'alarme vent pour applications portables - SLG Instruments

Nous proposons un kit complet comprenant un anémomètre, un indicateur numérique avec deux seuils d'alarmes programmables dans une valise étanche et anti-chocs. L'indicateur numérique est à alimenter en 220 Volts. Nous fournissons les câbles entre l'anémomètre et l'indicateur numérique ainsi que le câble d'alimentation (nous fournir les longueurs souhaitées).

  • Anémomètre DNA202 ;
  • Indicateur numérique type CAOxxx (versions : 12 Vdc, 24 Vac ou 220 Vac);
  • Deux sorties programmables (contact sec 8 A)
  • Câble anémomètre (longueur selon vos besoins) ;
  • Câble d'alimentation (longueur selon vos besoins) ;
  • Valise Pelicase, étanche 616x494x221 mm (Lxlxh), 6,5 kg
