Évaporimètre automatique ou manuel
Permet de mesurer la vitesse d'évaporation d'un volume d'eau :

Le bac d’évaporation permet de mesurer la vitesse d’évaporation d’un volume d’eau donné. Cette vitesse d’évaporation est retranscrite sous la forme d’un cumul de mm par jour, par mois et par an.

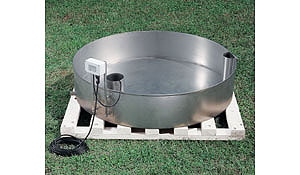

Notre évaporimètre est conforme à la spécification de l’OMM de classe « A ». Le réservoir est en acier inoxydable, en son sein est disposé la cellule « calme » de mesure également en acier et contenant un capteur de niveau d’eau, la base est en plastique blanc et repose sur une plate-forme en bois de mélèze imputrescible . Nos bacs d’évaporation existent pour la mesure manuelle ou automatique.

Les modèles automatiques sont équipés d’un capteur piézométrique pour mesurer la hauteur d’eau et la connexion aux systèmes électroniques d’acquisition des données. Le modèle manuel permet une mesure directe du niveau d’eau à l’aide d’un micromètre de précision qui peut être accompagné par un capteur de température flottant avec minimum /maximum.

L’évaporimètre peut être équipé d’un système de commande programmable permettant l’ouverture d’une électrovanne (DYI012) qui intervient dès que le niveau d’eau passe sous un seuil afin de le compléter jusqu’à 25 cm.

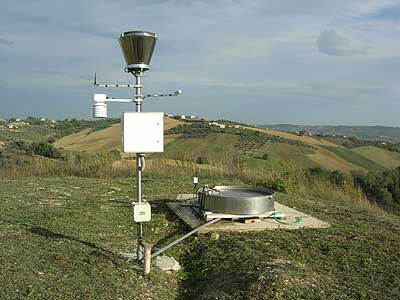

La photo ci-contre : Station automatique de mesure de l’évaporation, précipitations, température et humidité de l’air sous abri et rayonnement solaire global. Le bac est équipé d'un électrovanne pour le remplissage automatique. Le système d’acquisition des données est interrogé au travers du réseau téléphonique GSM.

Les modèles :

Référence	Description
	Évaporomètre automatique
DYI010	Bac d'évaporation avec cellule pour mesure sans agitation.
DYI013	Base en plastique.
DQC102	capteur piézométrique de niveau d'eau, plage de 0 .. 200 mm/H2O, sortie 4-20 mA, 12 Vdc
DWA510	Câble longueur 10 m avec connecteur, pour capteur de niveau d'eau à centrale d'acquisition.
	Alternative à DQC102 :
DQC105	capteur piézométrique de niveau d'eau, plage de 0 .. 200 mm/H2O, sortie 0-20 mA, 24 Vac
	Alternative à DWA510 :
DWA505	Câble longueur 5 m avec connecteur, pour capteur de niveau d'eau à centrale d'acquisition.
DWA525	Câble longueur 25 m avec connecteur, pour capteur de niveau d'eau à centrale d'acquisition.
DWA526	Câble longueur 50 m avec connecteur, pour capteur de niveau d'eau à centrale d'acquisition.
DWA527	Câble longueur 100 m avec connecteur, pour capteur de niveau d'eau à centrale d'acquisition.
	Électrovanne pour remplissage automatique
DYI012	Electrovanne Solenoïde pour remplissage automatique de l'eau. 12 Vdc

Caractéristiques techniques :

Bac d'évaporation
Superficie du bac d'évaporation	1,143 m²
Dimensions du bac	Ø 1207 mm, hauteur 254 mm
Dimension de la cellule de calme	Ø 120 mm, hauteur 245 mm
Poids total	22 kg
Matière	AISI 304
Base en bois
Dimensions	1240 x 1240 x 150 mm
Poids total	20 kg
Capteur de niveau d'évaporation
Elément	Transmetteur de niveau capacitif
Plage de mesure	0...200 mm
Sortie	4...20 mA
Précision Linéarité : Hystérésis : Stabilité :	< 0,1 % FS <0,03 % FS <0,1 %FS
Température de fonctionnement	0...50°C
Coefficient zéro de température	typ: 0,015%FS/K Max: 0,02% FS/K
Coefficient de sensibilité à la température	typ: 0,01%/K Max: 0,02% FS/K
Matériel	Acier inoxydable
Protection externe	Revêtement polyuréthane
Alimentation	DQC102: 12 Vdc, DQC105: 24 Vac
Câble électrique	6 fils + masse

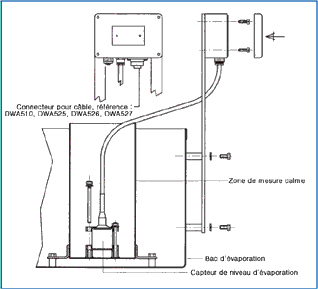

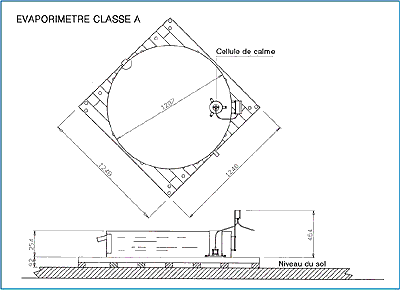

Montage et dimensions

BSZ430 – module évapotranspiration :

Nous fournissons un module logiciel pour PC permettant de calculer l’évapotranspiration journalière, mensuelle avec la formule de Penman-Monteith recommandée par la FAO. Les paramètres utilisés sont la vitesse du vent, l’humidité et la température de l’air ainsi que les valeurs du rayonnement solaire global enregistrés par notre datalogger E-Log. Le programme BSZ430 a besoin du logiciel BSZ302 InfoGAP pour fonctionner.
