Mâts et supports pour installer un station météo :

Pour l’installation de vos capteurs, sondes et autres équipements météorologiques, nous fournissons une gamme de mâts et de tours, pour répondre à votre besoin. Chaque modèle est adapté aux besoins spécifiques de la météorologie, il doit être choisi en conformité avec la hauteur nécessaire, le type de montage, la plate-forme sur laquelle il sera implanté et de l’ensemble des autres paramètres du site d’installation.

Une gamme de mâts d’une hauteur allant de 1 à 3 mètres pour l’installation des capteurs et enregistreurs de données.

Ces mâts sont appropriés pour une installation sur le sol, mur en béton, cerclage ou plinthes. Ils sont disponibles en deux versions : L’une uniquement pour l’installation des capteurs, l’autre pour l’installation des capteurs et des enregistreurs de données (en utilisant le support DYA075, DYA071).

Tous les mâts sont équipés d’une protection électrique au sol. Quand le mât est fixé sur le terrain par un trépied DYA021, il est toujours préférable d’utiliser des haubans. Lorsque le trépied DYA020 est utilisé avec un mât de plus de trois mètres sur un socle en béton, il est recommandé d’utiliser un système de haubanage triplan.

Utilisation :	Pour la fixation des capteurs de vitesse et direction du vent, autres capteurs et enregistreur de données (voir MODÈLES)
Hauteur :	De 2 à 6 mètres (voir MODÈLES)
Diamètre :	Extérieur : 50 mm ; intérieur : 47 mm
Matière :	Acier inoxydable AISI304
Type de fixation :	Sur le sol, surface bétonnée, plinthe, mur (Voir ACCESSOIRES)
Poids :	Selon modèle

MODÈLES :

Dessin (Voir ci-dessous)	Référence	Désignation	Poids (Kg)
		Mâts pour capteurs de vent et support de capteurs :
2	DYA005	Mât hauteur 1 m Ø 50 mm	2,1
2	DYA006.1	Mât hauteur 2 m Ø 50 mm	3,8
2	DYA010.1	Mât hauteur 3 m Ø 50 mm	5,5
2	DYA011.1	Mât hauteur 4 m Ø 50 mm	7,3
2	DYA009.1	Mât hauteur 5 m Ø 50 mm	9,6
2	DYA008.1	Mât hauteur 6 m Ø 50 mm	11,5

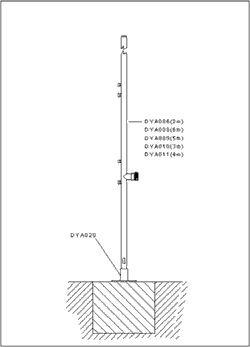

		Mâts pour datalogger et capteurs avec trou central pour passage des câbles :
1	DYA006	Mât hauteur 2 m. Ø mm avec trou central pour passage des câbles.	4
1	DYA010	Mât hauteur 3 m. Ø mm avec trou central pour passage des câbles.	5,7
1	DYA011	Mât hauteur 4 m. Ø mm avec trou central pour passage des câbles.	7,5
1	DYA009	Mât hauteur 5 m. Ø mm avec trou central pour passage des câbles.	9,8

Dessin n°1	Dessin n°2	Dessin n°3
Dessin n°4	Dessin n°5	Dessin n°2.1
Dessin n°2.2	Dessin n°2.3	Dessin n°2.4
Dessin n°2.5	Dessin n°2.6

Accessoires pour mât :

Dessin (Voir ci-dessus)	Référence	Désignation	Poids (Kg)
		Trépieds pour mâts Ø mm :

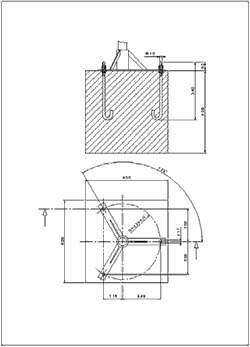

2.1	DYA020	Trépied pour les mâts Ø 50 mm montage sur socle ciment	3,4

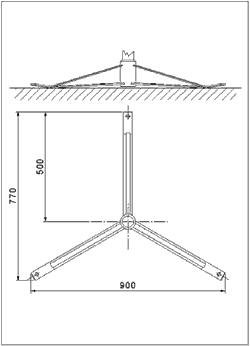

2.2	DYA021	Trépied pour les mâts Ø 50 mm montage sur le sol (terre)	5,1
2.3	DYA021.1	Trépied pour applications portables. Pour les mâts Ø 50 mm montage sur le sol (terre)	5,2
		Boulons d'ancrage pour trépieds :
2.1	DYA020.1	Ensemble de 3 boulons d’ancrage Ø 12mm pour fixation du trépied DYA020 sur socle en ciment
		Piquets de terre pour trépied :
5	DYA023	Ensemble de 3 piquets pour DYA021 ou DYA021.1	6,9
		Système pliable pour mât Ø 50 mm

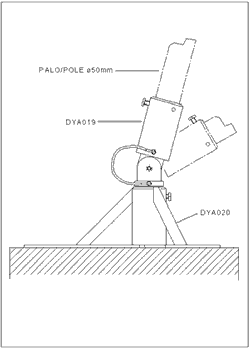

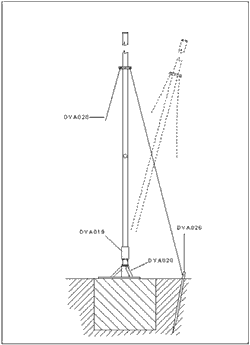

2.5 et 3	DYA019	Pivot (il doit être utilisé avec des haubans fixés)	3,3
		Collier pour assembler deux mâts :

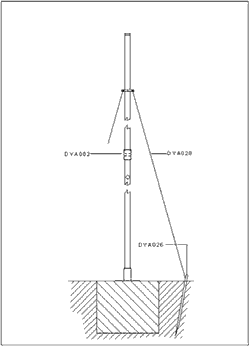

4	DYA002	Collier pour assembler deux mâts Ø 50 mm (il doit être utilisé avec l'ensemble des haubans)	0,8

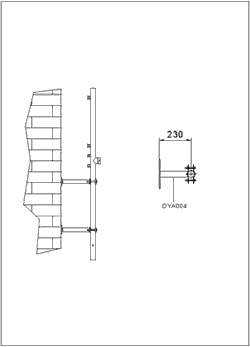

		Bras pour l'installation des mâts contre un mur :
2.6	DYA004	Bras pour mât Ø 50 mm montage mural (un couple est nécessaire)

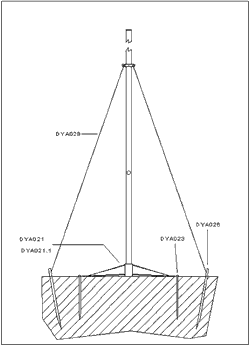

		Haubanage pour mâts Ø 50 mm :
2.4	DYA028	Lot de 3 haubans et collier de fixation pour mât hauteur 2-3 m
2.4	DYA028.1	Lot de 3 haubans et collier de fixation pour mât hauteur 4-6 m
4 et 5	DYA026	Lot de 3 piquets de haubans pour fixation sur le sol (terre)

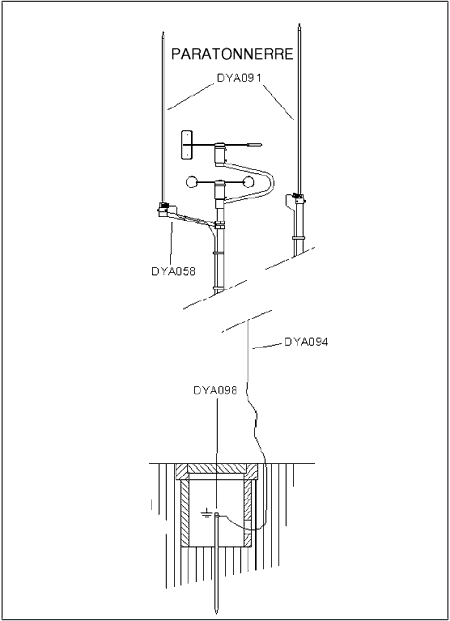

Paratonnerre :

Un paratonnerre peut être monté au sommet des mâts d’un diamètre de 50 mm ou en parallèle au moyen d’une barre latérale DYA058. Nous vous recommandons d’installer le paratonnerre le plus haut possible, au-dessus du matériel installé.

Dessin (Voir ci-dessus)	Référence	Description
6	DYA091	Paratonnerre
6	DYA094	Câble en cuivre section de 50 mm². Longueur 10 m
6	DYA098	Déchargeur à cheville, 1,5 m (installation dans le sol)
		Option barre de déport
6	DYA058	Barre pour montage latéral du paratonnerre DYA091 sur mâts diamètre 50 mm.

Documentation générale sur nos mâts et pylônes météo.
