Héliographe pour mesurer la durée d'ensoleillement et le rayonnement direct du disque solaire :

Capteur de durée d'ensoleillement et de rayonnement direct DPD501, DPD503, DPD504.

Le capteur mesure la durée d'ensoleillement (au-delà d’un seuil) et le rayonnement direct du soleil. La mesure est réalisée dans le spectre de lumière visible et dans le proche infrarouge avec les caractéristiques des pyranomètres de deuxième classe OMM ISO9060.

Une fois mis en place, en respectant la latitude du lieu, le capteur n’exige aucun repositionnement saisonnier. Si une très grande précision est nécessaire, deux ajustements annuels peuvent être effectués.

Le principe de mesure est le suivant : L'élément sensible est constitué d'une sphère de détection du rayonnement, qui reçoit le rayonnement d’une partie annulaire du ciel d'une amplitude de 90°. Une bande de rotation de la sphère de détection passe derrière le soleil pour faire de l’ombre : La différence des valeurs de rayonnement dans la situation inverse (ombre –lumière) permet, avec une bonne précision, de connaître le rayonnement solaire direct.

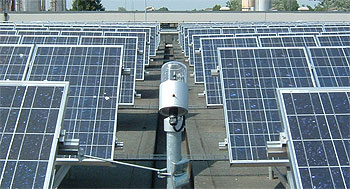

C300R capteur installé dans une ferme solaire.

Le capteur fournit l’état du soleil : Le soleil est « présent » lorsque le rayonnement direct est supérieur à 120 W/m² (norme de l’OMM – 1981).

Le capteur dispose de deux radiateurs : l’un pour l’humidité atmosphérique et l’autre pour le gel. Dans l’obscurité, la bande de rotation est arrêtée et la sortie logique de présence du soleil est placée sur « off ». La sortie normalisée permet à l’instrument d’être compatible avec la plupart des autres instruments : Enregistreur de données (datalogger), automate programmable, minuterie etc…

Caractéristiques techniques :

Caractéristiques techniques
Elément sensible Photodiode
Latitude de fonctionnement 0 à 60°
Plage spectrale 300...1100 nm
Plage de mesure 0...1500 W/m²
Sortie électrique 60...300 mV (4-20 mA sur demande)
Incertitude 15%
Non linéarité <1,5%
Dérive thermique <2% (-10+40°C)
Température de fonctionnement 0...+60°C
Température de fonctionnement
(Avec réchauffeur)		 -30..+60°C (sans glace)
Rotation de bande d'occulation 1 rps
Sortie ensoleillement on/off TTL
Ensoleillement, seuil réglable 100 ... 200 W/m²
Consommation 0,7 W
Réchauffage anti-condensation 1 W
Réchauffeur : dégivrage 20 W/m²
Thermostat de dégivrage 5..20°C
Câble DWA5xx en option
Poids (sans câble) 1,5 kg

Pour commander

Référence Description
DPD504 Héligraphe sortie 60...300 mV
Options
MG2251 Connecteur étanche IP65 à fixer sur les capteurs ayant une sortie normalisée.
MN1071 Câble blindé 7 fils pour lignes de capteurs à sortie normalisée.
DWA510 Câble blindé 10 m avec connecteur étanche IP65 pour connexion des capteurs avec sortie normalisée.
DWA525 Câble blindé 25 m avec connecteur étanche IP65 pour connexion des capteurs avec sortie normalisée.
DWA526 Câble blindé 50 m avec connecteur étanche IP65 pour connexion des capteurs avec sortie normalisée.
DWA527 Câble blindé 100 m avec connecteur étanche IP65 pour connexion des capteurs avec sortie normalisée.
Eléments de connexion mécanique
DYA041 Bras latérale d'installation sur un mât Ø 45-65 mm.
