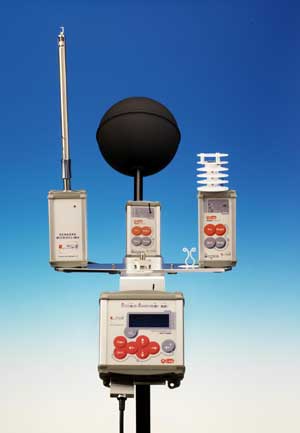

R-Log Slave, système d'acquisition et de transmission par radio

Acquisition, intervalle, mémoire.

R-Log Slave permet, l’acquisition des données capteurs à un intervalle défini par l’utilisateur entre une seconde et 12 heures. La transmission des données est immédiate par radio en direction de R-Log Master qui sert d’enregistreur de données et d’interface avec l’ordinateur. Toutefois une mémoire de 2 Mo est disponible sur R-Log Slave permettant l’enregistrement des données localement. Cette mémoire pourra être transférée manuellement sur l’ordinateur dans certaines configurations.

Installation permanente ou transportable

R-Log Slave est destiné à une utilisation permanente dans les lieux recevant du public, bureaux, pour un contrôle continu de la qualité de l’air et des paramètres de conforts thermique, luminosité et le bruit. Toutefois, certains utilisateurs pourront installer R-Log Slave ponctuellement pour des campagnes de mesures, tests des nouveaux bâtiments et certifications. L’installation des éléments de mesure R-Log permet un déploiement rapide et facile.

Interfaçage des capteurs :

Pour la mesure de l’air intérieur et les données de confort, nous disposons de plus de 70 capteurs à coupler avec les enregistreurs R-Log : CO, CO2, NO, NO2, H2S, H, O2, O3, NH3, CH4, COV et formaldéhyde. Psychromètre, sonde thermo hygromètre PT100/capacitive, Température murale, radian de température, température de ventilation, vitesse d’air, turbulence, luxmètre, UV-A, UV-B.

Nos sondes existent avec des connecteurs Mini-DIN qui pourront être raccordées pas simple introduction dans le module R-Log ou sans connecteur, fils nu à insérer dans la version du module R-Log équipé avec des entrées sur bornes à pinces. Cette dernière version permet l’utilisation des capteurs/sondes/transmetteurs disponibles dans le commerce.

Données mesurées par R-Log :

• Température Air/contact/liquides ;
• Humidité relative ;
• Vitesse d'air ;
• Température radiante ;
• Température humide avec ventilation naturelle ;
• Eclairage ;
• Rayonnement solaire ;
• Rayonnement ultraviolet (UV-A, UV-B, VIR) ;
• Qualité de l'air (CO, CO₂, NO, NO₂, H₂S, H, O₂, O₃, NH₃, CH₄, COV, Formaldehyde) ;
• Flux thermique des murs ;
• Données météorologiques : Température, humidité relative, vent, précipitations, rayonnements solaire, etc...

Données calculées par PC :

• indices de confort thermique :
• PMV :Vote Moyen Prévisible-PPD : Pourcentage Prévisible d'Insatisfaits-(ISO7730)
• indice de stress thermique :
• PHS : Astreinte Thermique Previsible - (ISO793>) ;
• WBGT : température humide et de globe noir(ISO7243).
• Index de stress thermique froid :
• IREQ : l'isolement thermique requis du vêtement (ISO11079)
• Isolation thermique des parois (Coefficient U : calcul des déperditions).

Données calculées par R-Log :

• intensité de turbulence, écoulement de l'air, le nombre de changements d'air ;
• Point de rosée ;
• Humidité relative psychrométrique ;
• Ergonomie des ambiances thermiques (ISO7726) ;
• Moyenne de la température radiante ;
• Estimation de la contrainte thermique de l'homme au travail, basée sur l'indice WBGT (température humide et de globe noir) (ISO7243)
• indice de gêne locale :
• % De personnes insatisfaites par la température du sol et de la différence de température de l’air verticale (ISO7730) ;
• % De personnes insatisfaites par l'asymétrie du rayonnement (ISO7730) ;
• % De personnes insatisfaites par les courants d'air (ISO7730).

Documentation sur les systèmes R-Log : Modules d'acquisitions, sondes radio, capteurs, options d'installation, accessoires au format PDF (2,4 Mo)

Réseau R-Log dans un à plusieurs espaces

R-Log Slave a été conçu comme un équipement pour la surveillance par radio des environnements intérieurs. Pour cela, les modules d’acquisitions et d’enregistrement des données transmettent leurs données par radio à un R-Log Master. Chaque module peut être associé directement à R-Log Master ou par l’intermédiaire d’un autre module ayant la capacité de retransmission ou a des modules n’ayant que cette dernière fonctionnalité. Il est donc possible d’installer des réseaux plus ou moins complexes en fonction du nombre de paramètres à mesurer ou d’espace comportant plusieurs pièces de vie.

Fonction répéteur :

Deux modèles de R-Log Slave disposent de la fonction « répéteur » (ELR510R et ELR515R) permettant de relayer jusqu’à 12 unités par module.

Système radio, alimentation

Les équipements utilisent le protocole ZigBee sur la fréquence 2,4 GHz pour transmettre les données en temps réel ou différé. Le protocole ZigBee permet de créer des réseaux permettant un écoulement direct ou indirect des données entre les équipements. À l’inverse de certains types de protocoles, la transmission est robuste et assure un dialogue entre les éléments ; Ainsi les données qui n’ont pas été reçues peuvent être de nouveau retransmisse en cas de perte de communication momentanée.

Les modules R-Log peuvent être alimentés au moyen d’un adaptateur secteur 220 V. Une batterie incluse de 1,950 Ah permet d’alimenter le boitier et les capteurs pour une autonomie allant de 24 h à 2 ans selon l’utilisation.

Modèles : R-Log Slave :

Modèle : ELR510S, R-Log-SLAVE
unité pour l'interface à distance avec des capteurs

- 5 entrées pour connecter des capteurs par câble.
- Auto-reconnaissance des capteurs connectés.
- Utilisation des capteurs équipés avec des connecteurs mini-din.
- Mémoire de sauvegarde 2 Mo.
- 1 port série RS-232.
- Transmission radio 2,4 GHz Zigbee. Portée 500 m en espace libre.

Modèles R-Log Slave avec fonction répéteur :

Modèle : ELR510R, R-Log-Slave
unité pour l'interface à distance avec des capteurs et fonction répéteur

- 5 entrées pour connecter des capteurs par câble.
- Auto-reconnaissance des capteurs connectés.
- Utilisation des capteurs équipés avec des connecteurs mini-din.
- Mémoire de sauvegarde 2 Mo.
- 1 port série RS-232.
- Transmission radio 2,4 GHz Zigbee. Portée 500 m en espace libre.
