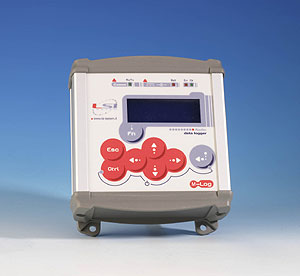

M-Log mini datalogger :

• 5 entrées pour capteurs (mini-din ou bornier) ;
• Convertisseur analogique/numérique 16 bits ;
• 2 sorties indépendantes alimentées ;
• Protocoles LSI-LATEM, Modbus RTU, TTY ;
• Faible consommation ( < 4 mW) ;
• 50 canaux pour l’acquisition ou calculs ;
• Mémoire flash 2 Mo ;
• 2 ports RS232, vitesse 1200 Bauds à 115200 Bauds ;
• Calcul des données dérivées ;
• Acquisition programmable de 1 seconde à 12 heurs ;
• Connection PC via RS232/radio/modem/PSTN/GSM/GPRS/Ethernet ;
• Afficheur et clavier ;
• Compatible avec les programmes CommNET, GIDAS et InfoPanel.

Entrées pour capteurs :

M-Log dispose de 4 entrées pour des signaux analogiques (tension, courant et résistance) et d’une entrée pour signal numérique qui peut être configurée pour un signal fréquence ou état ON/OFF.

M-Log modèles ELO007 et ELO008 avec entrées bornier.

M-Log modèle ELO009 utilisant des entrées mini Din avec auto-reconnaissance des capteurs connectés

Stockage des données :

Stockage de valeurs avec une base statistique allant de 1 seconde à 12 Heures.

• Valeur instantanée ;
• Moyenne arithmétique, minimum, maximum, écart-type ;
• Moyenne angulaire ;
• Cumuls sur le temps et intégrations ;
• Calculs du vent (seulement EL0007-008) : Direction dominante / actuelle. Vitesse du vent moyen. Sigma/Thêta écart-type.

Mémoire de type circulaire. Les données sont horodatées (date et heure) de début et de fin de la période d'enregistrement pour leur traitement et analyse sur PC (ELO009 seulement).

Intervalle d’acquisition

Programmable pour chaque capteur (1 seconde à 12 heures). M-Log gère jusqu’à 5 canaux capteurs et 8 calculs dérivés par seconde.

Mise en œuvre de l'alimentation du capteur

M-Log est en mesure d'alimenter par anticipation les capteurs qui nécessitent de l'énergie pour leur fonctionnement avant l’acquisition des données. Ce mode de fonctionnement de l’alimentation des capteurs est programmable pour chaque capteur.

Activation de systèmes distants sur évènement

M-Log peut gérer le besoin d'énergie pour leur fonctionnement de deux systèmes distants en même temps. L'alimentation électrique peut être programmée en fonction de la logique d'actionnement.

Connexion directe au PC

Connexion à un PC via une interface RS232 (ELO008-009) ou Ethernet (ELO007) afin de configurer les modules et télécharger les données. Connexion des appareils suivants sur le port R232 :

• USB: avec adaptateur DEB518 ;
• Convertisseurs RS-485: pour des distances pouvant atteindre 1 km ;
• Ethernet: seulement ELO007 équipé d'un connecteur RJ45.
• Bluetooth: au moyen de l'adaptateur pour connecter M-Log à un Smartphone (DEA300) ou à un PC (DEA800). Sur le Smartphone une application pour la gestion des mesures doit être installée.

Gestion des données par communication à distance avec un ordinateur PC

La communication entre M-Log et un PC à distance peut être réalisée par le biais de :

• Téléphone : Modem RTC ;
• Téléphone mobile : Modem GSM DATA ;
• Réseau GPRS : modem GSM/GPRS (uniquement ELO008) ;
• Communication à longue distance par émetteur/récepteur radio UHF.

La communication est réalisée à des moments programmés par notre logiciel de communication CommNet.

SmarPhone : Téléphone intelligent (Windows Mobile)

Une application disponible sur ordinateur de poche permet la récupération des données par bluetooth. Les données pourront ultérieurement être à nouveau transférées sur un PC pour leur consultation et analyse.

Alimentation

La consommation électrique moyenne de M-Log est très faible (< 4 mW), il dispose d'une batterie interne rechargeable (Li-Ion) qui lui permet un fonctionnement autonome en l'absence d'une alimentation principale puissante. Cet équipement peut être utilisé avec le courant domestique 230 Volts en le connectant à notre alimentation / chargeur de batterie BSC015 en option.

Trépieds et boitiers

Les modules M-Log peuvent être équipés de capteurs montés sur un trépied ou sur un mur pour les mesures intérieures. Pour l'utilisation à l'extérieur, les modules M-Log peuvent être montés dans un boitier de protection IP65 (série ELF) contre les chocs, l'eau, la poussière et les agents atmosphériques agressifs. Dans ces boitiers peuvent prendre également place les systèmes d'alimentation, les modules de communication, des batteries supplémentaires et des capteurs de pression barométrique. Deux types de boitiers de protection sont disponibles : les premiers pour une fixation contre un mât tubulaire ou contre un mur, les seconds sont adaptés pour une utilisation portable.

	ELF222 Boitier 30x40 cm. Complet avec batterie (2 A/h), chargeur 220 V/24-12 Vac/Vdc, 50 W.		ELF226 Boitier 30x40 cm. Complet avec régulateur, batterie (4 A/h), panneau solaire sur le panneau avant.		ELF412 Valise anti-chocs étanche. Batterie (4 A/h). Sans chargeur.
	ELF345 Boitier 50x40 cm. Complet avec régulateur et support pour batterie 15/40 A/h. (sans batterie).		BVA311+BVA303 Support pour 4 capteurs et un M-Log/R-Log. Et un trépied.		BVA313 Support avec bras pour 4 capteurs et un M-Log/R-Log. Fixation murale.

Données calculées

En plus des données mesurées, M-Log peut localement calculer plusieurs données dérivées.

Capteurs

Pour les applications de surveillance à l'intérieur M-Log utilise les capteurs de la gamme R-Log. Pour les applications météorologiques M-Log utilise les capteurs de la gamme E-log.

Protocoles de sortie des données :

Port série 1: LSI-LASTEM natif (CISS).
Port série 2: un mode à partir de :

• mode natif réduit (CISS) ;
• TTY: valeurs instantanées (au fil de l'eau ou sur demande extérieure) ;
• Modbus: valeurs instantanées et les informations de diagnostic ;
• Gill: anémomètres soniques Gill (Gill format - Polar, en continu) ;
• AEROQUAL module d'acquisition AQM60A ;
• Acquisition capteur Hydrolab.

Modèles disponibles

	Référence	Description
	ELO009	Mémoire 2 Mo Entrées pour 5 capteurs Reconnaissance automatique des capteurs connectés Utilisation de capteurs équipés avec connecteurs mini-Din 2 ports RS-232 Autonome avec batterie interne 2 A/h.
	ELO008	Mémoire 2 Mo Entrées pour 5 capteurs Bornier pour connexion des capteurs 2 ports RS-232 Autonome avec batterie interne 2 A/h.

Documentation au format PDF

Documentation au format PDF des systèmes d'acquisitions M-Log comprenant une description complète, la liste de données dérivées (calcul à partir des données physiques), la liste des accessoires et un tableau récapitulatif des caractéristiques techniques.
