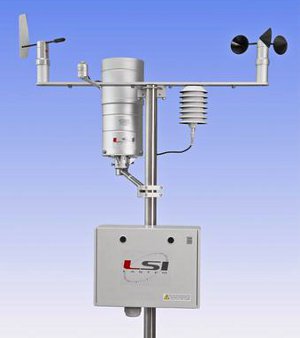

Stations météorologiques professionnelles en kit

Disponibles en trois kits, nos stations météorologiques automatiques sont conçues pour répondre à la plupart des besoins en mesures météorologiques dans les applications professionnelles. Les capteurs et le système d'acquisition constituant nos kits météo sont destinés à fonctionner durant de nombreuses années et répondent aux standards professionnels tant dans l'exactitude des mesures que dans la longévité du matériel.

L'installation et l'entretien ont été pensés pour optimiser les temps d'intervention. De même, la quantité d'énergie nécessaire au bon fonctionnement est optimisée afin de pouvoir fonctionner aussi bien sur panneau solaire que sur le secteur 230 V. De nombreux accessoires sont disponibles pour l'installation, la transmission et le traitement des données et en complément, une vaste gamme de capteurs peut être ajoutées pour compléter nos kits selon vos besoins.

Éléments constituant nos kits

La composition des kits correspond à l'addition de capteurs par rapport au kit précédent. Ainsi, le kit KME101 est la version de base, KME102 est le kit intermédiaire bâti sur le kit KME101 plus un capteur supplémentaire et le kit KME103 reprend le même principe que le kit précédent.

Fonction	Référence	KIT 1 KME101	KIT 2 KME102	KIT 3 KME103
Vitesse du vent	DNA202
Direction du vent	DNA212
Température de l'air	DMA672.1
Humidité relative de l'air	DMA672.1
Pression baromètrique absolue	DQA240.1
Température interne du sytème d'acquisition des données	ELO105
Tension d'alimentation de la station météo	ELO105
Abri blanc pour température/humidité de l'air	DYA233
Support horizontal pour capteurs (anémomètre, girouette, thermo-hygromètre, pyranomètre)	DYA046
Système d'acquisition des données 12 entrées analogiques + 1 entrée numérique	ELO105
Logiciel de configuration et de récupération des données	3DOM
Pluie, précipitations	DQA130.1
Câble avec connecteur étanche, longueur 10 m pour pluviomètre	DWA510
Base support pour pluviomètre	DYA039
Rayonnement solaire global	DPA053
Bras pour capteur de rayonnement solaire	DYA034

Montage :

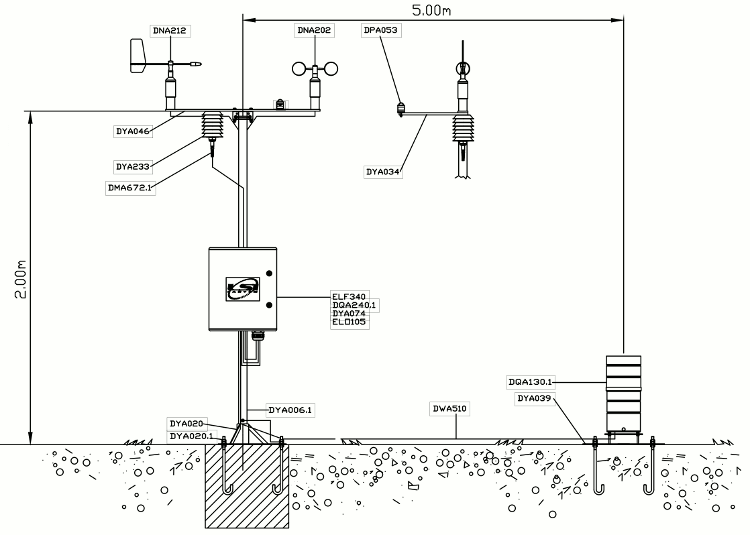

Les capteurs du kit de base KME101 s'installent tous sur la barre horizontale DYA046 (livrée dans les kits) à l'exception du capteur de pression barométrique. Le pluviomètre disponible dans les kits KME102 et KM103 est fixé sur une plaque au sol (DYA039) et le capteur de rayonnement solaire livré dans le kit KME103 se place sur le support horizontal (DYA034) fixée sur la barre horizontale DYA046. Nous recommandons d'installer l'ensemble sur un mât d'une hauteur de 2 ou 3 mètres.

Le mât peut être fixé au sol au moyen d'un trépied (DYA020) ou contre un mur au moyen de deux fixations adaptées (DYA004). Trois haubans sont conseillés pour compléter l'installation dans le but de sécuriser l'ensemble.

La connexion des câbles pour chaque capteur, sur le système d'acquisition (ELO105) est réalisée par des bornes numérotées avec les câbles prémontées en usine. Les connecteurs reliant les capteurs sont également prémontés en usine. Ainsi, aucune erreur de montage n’est possible.

Le système d'acquisition des données :

Le modèle ELO105 est le système d'acquisition de données disponible dans les kits. Ce dernier permet de gérer jusqu'à 12 capteurs analogiques et des capteurs numériques. Toutes les entrées n'étant pas occupées par les capteurs de nos kits, vous pouvez ajouter plusieurs capteurs. Un grand choix de capteurs est disponible dans notre catalogue ou provenant de constructeurs tiers. La capacité mémoire de 8 Mo assure la sauvegarde les données durant plusieurs mois (selon la configuration) et vous pouvez télécharger les données régulièrement ou de temps en temps. Le système d'acquisition arrive déjà programmé et fonctionnel.

Logiciel :

Le logiciel 3DOM livré avec nos kits est destiné à la gestion du système d'acquisition pour sa modification et sa configuration, la récupération des données stockées et la visualisation en temps réel des mesures. Une bibliothèque de capteurs et une bibliothèque mathématique permet de compléter les mesures déjà présentes afin de répondre à l'ensemble de vos besoins. Dans la version de base, le format d'enregistrement des données est en ASCII avec séparateur, directement compatible avec Excel.

Nous proposons des solutions pour stocker est visualiser les données, par logiciel sur votre PC ou sur notre site internet et visualisable au moyen d'un navigateur Internet. Plusieurs solutions pour collecter les données à distance sont proposées : GPRS, radio modem, Ethernet, convertisseur RS485, passerelle Ethernet MODBUS RTU, fibre optique etc...

Documentation :

Document station météorologique automatique en kit
