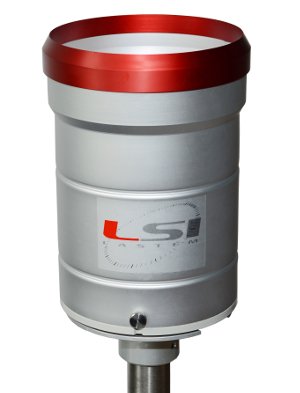

Pluviomètre professionnel automatique en aluminium

Destiné à collecter les gouttes de pluie ou des précipitations solides, notre pluviomètre professionnel est constitué d’un cône qui vient remplir alternativement deux augets en équilibre. À la fin du remplissage d’un auget, celui-ci bascule et permet un comptage précis de la hauteur des pluies tout en plaçant en position de réception le second auget. La construction de ce pluviomètre répond aux spécifications de l’OMM (WMO, guide CIMO, chapitre 6).

Pluviomètre avec réchauffeur :

Afin de continuer à mesurer les précipitations en période froide, une version de notre pluviomètre est équipée d’un réchauffeur thermostaté permettant de faire fondre au fur et à mesure la neige ou la grêle et évite la formation d’une couche verglaçante dans le cône. La mise en fonction du système de réchauffage durant les épisodes hivernaux assure une mesure au fil des précipitations.

Une conception soignée pour une plus grande précision :

Le principe de mesure de la hauteur d’eau par augets basculants peut sembler simpliste et d’une précision de mesure reproductible quelle qu’en soit la saison ou l’intensité pluvieuse. Malheureusement ce n’est pas si simple ! Plusieurs dispositifs sur nos pluviomètres assurent le fonctionnement optimal dans les cas suivants :

La hauteur du cône permet d’éviter le rebond des gouttes, même lorsque la pluie est violente. Un dispositif de crépine filtre en maintenant les corps étrangers à l’extérieur du système de mesure. Un siphon contrôle le débit d’eau parvenant à l’auget. La hauteur du cône permet également de maintenir « en réserve » la pluie et les précipitations solides avant écoulement dans les augets. Enfin, notre pluviomètre est conçu pour minimiser en période chaude l’évaporation de l’eau contenu dans un auget partiellement replie.

Installation du pluviomètre :

Bien que la pluie ne tombe pas de manière homogène et que le vent soit l’élément le plus important d’imprécision des précipitations, il convient d’installer le pluviomètre le plus soigneusement possible. Par convention, un pluviomètre est placé à 1,5 m au dessus du sol, sur une surface gazonnée sans obstacles importants à proximité. La fixation joue un rôle important dans la non-transmission des vibrations susceptibles d’interférer avec le mouvement de balancier des augets. Nous proposons trois types de fixations robustes avec nos pluviomètres. Le premier est un montage du pluviomètre au sol, le second est un mât support vertical pour pluviomètre, enfin, pour le montage avec sur une station météo, un bras de déport horizontal est proposé.

Comptage et stockage des données de pluie :

Le cumul des hauteurs des pluies tombées est utilisé dans de nombreuses applications en plus de la climatologie, le raccordement d’un pluviomètre professionnel à un système d’acquisition permet la conservation des cumuls horaires, journaliers et annuels du lieu ou il est installé. En outre, il permet de calculer la vitesse des précipitations et de gérer des alarmes dans certaines circonstances (crues éclaire « flash flood alarm ».

Nos pluviomètres utilisent un procédé de comptage très simple, un aimant fixé sur le balancier des augets est déplacé au moment du basculement et vient à passer brièvement devant un contacteur constitué de deux fines lamelles métalliques enchâssées dans une ampoule de vert. À l’instant du passage de l’aimant à proximité du contact, une impulsion est générée et le système d’acquisition procède à l’enregistrement du contact avec horodatage. Il s’agit ici du système de comptage le plus simple disponible sur nos datalogger.

Toutefois, le raccordement d’un système aussi simple pose problème sur certains systèmes d’automates et il sera nécessaire de convertir les impulsions en un signal normalisé en tension (0-1 Volts ou 0-5 Volts) ou en intensité (0-20 mA, 4-20 mA). Pour réaliser cette conversion, nous utilisons des intégrateurs pour pluviomètre 0-5 Volts (0-10 V) ou pluviomètre 4-20 mA (0-20 mA).

Caractéristiques des pluviomètres DQA230.1 & DQA231.1 :

Documentation PDF :
