Combiné anémomètre girouette sortie 0-5 Volts :

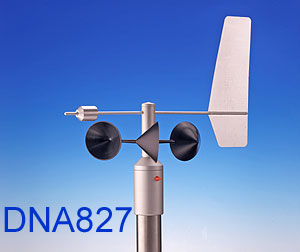

anémomètre girouette combinés avec sorties 0-5 V, référence DNA827

Cet anémomètre girouette pour utilisation professionnelle, regroupe en un seul appareil un capteur de direction du vent à effet hall et un capteur de vitesse du vent fonctionnant par codage optique au moyen d’un disque en rotation à 32 positions.

Les mesures effectuées sont celles du vent soufflant à l’horizontal, les transducteurs internes permettent de convertir la vitesse et la direction en un signal électrique normalisé utilisable par un enregistreur de données, datalogger, automate, GTC ou des afficheurs, employés dans le monde de l’industrie et de la météorologie.

Installation de l'anémomètre girouette :

Cet appareil s’installe au sommet d’un mât creux ayant un diamètre extérieur de 48 à 50 mm. Il est d’usage en météorologie de placer les instruments de mesure du vent à un hauteur de 10 mètres au dessus du sol et dans un lieu n’ayant aucun obstacle proche.

Cet usage peut être différent pour d’autres applications comme en agriculture ou pour les stations météo placées dans un champ photovoltaïque où, la vitesse du vent à la hauteur de l’application est recherchée. Le connecteur électrique et le câble sont déployés à l’intérieur du mât supportant l’anémomètre girouette. Le positionnement au Nord est indispensable pour une lecture convenable de la provenance du vent, on utilisera à cet effet le petit cône rouge, placé sur la partie fixe de l’instrument, comme repère.

Référence DNA827 :

Sortie vitesse : 0-5 V ;
Sortie direction : 0-5 V ;
Alimentation : 10 à 30 VDC ou VAC;
Plage : 0 à 60 m/s
Montage : sur mât 48 à 50 mm ;
Longueur du câble : jusqu'à 100 m.

Gestion des sorties 0-5 V et alimentation électrique :

La connexion électrique de ce transmetteur ne pose aucun problème particulier. L’alimentation générale de l’appareil se fera par une tension de 10 à 30 Volts aussi bien en tension continue qu’en tension alternative. Le signal de sortie des deux capteurs est disponible sur deux paires délivrant une tension maximale de 5 Volts en limite haute de la plage de mesure de vitesse du vent (0 Volts = 0 m/s et 5 Volts = 60 m/s), la direction du vent s’utilise de manière identique (0° = 0 Volts et 359° = 5 Volts). Ce mode de fonctionnement est totalement compatible avec un datalogger acceptant des transmetteurs avec sortie 0-10 Volts.

Un câble équipé d’un connecteur étanche est disponible en option, plusieurs longueurs standard sont disponibles. En revanche, lorsque la longueur du câble nécessaire devient importante, il est préférable d’utiliser une sortie du signal analogique en courant plutôt qu’en tension en installant, par exemple un anémomètre girouette 4-20mA (modèle avec visuel identique, référence DNA821).

Caractéristiques techniques :

Caractéristiques générales
Référence & désignation	DNA827 - transmetteur anémomètre girouette professionnel
Sortie analogique	2 x 0-5 Volts
Alimentation	10 à 30 Volts Ac et Dc
Principe de fonctionnement	3 coupelles pour l’anémomètre et une palette pour la girouette
Transducteur de vitesse du vent	Disque optique à 32 crans (optoélectronique)
transducteur de direction du vent	Capteur de positionnement à effet Hall
Matière	Aluminium anodisé
Arbre de transmission	Roulement à billes acier à faible couple
Protection (position verticale)	IP65
Montage mécanique	Sur mât diamètre 48 à 50 mm
Protection électrique	Diode Transzorb sur les sorties
Terminaisons électriques de sortie	Connecteur étanche IP65
Câble (option)	Références de la série DWAxxx, longueur 10, 25, 50, 100 m
Poids (transmetteur sans les parties mobiles)	950 gr
Compatibilité électromagnétique	CE pour environnements industriels
Seuil de dysfonctionnement	Supérieur à 75 m/s
Température de fonctionnement	-30° à +70°C
Vitesse du vent
Plage de mesure	0 à 60 m/s
Seuil de démarrage	0,38 m/s
Temps de réponse (63% à 12 m/s)	2,5 s
Délai de distance (63 % à 1,1 m/s)	7,7 m
Résolution (temps d’intégration = 1 s)	0,06 m/s
Précision et linéarité	0,1 m/s +1% / valeur lue
Direction du vent
Plage de mesure	0 à 360°
Seuil de déplacement	0,4 m/s
Temps de réponse (63% à 4 m/s)	0,74 s
Délai de distance (63 % à 4 m/s)	Supérieur à 4,3 m
Amortissement logarithmique (à 4 m/s)	d = ln(a/b) = 1,9
Longueur d’onde (à 4 m/s)	λ =7,4 m
Résolution	0,4°
