Combiné anémomètre girouette 4-20 mA

combiné anémomètre girouette avec deux sorties 4-20 mA, référence DNA821

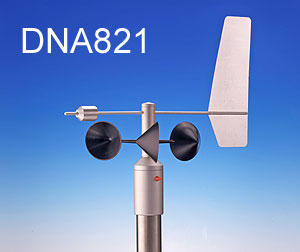

Le DNA821 est un appareil compact destiné à mesurer la vitesse et la direction du vent sur un même appareil. Les signaux analogiques sont disponibles séparément sur deux paires 4-20 mA (le 4-20 mA est généré par l'appareil). L'alimentation 10-30 Vdc ou Vac du DNA821 est séparée des signaux de sortie 4-20 mA (nous ne travaillons pas dans la boucle de courant, voir plus bas le dessin technique en PDF).

Technologie de mesure :

La méthode de mesure de la vitesse du vent utilisée consiste en un disque optoélectronique à 32 crans en rotation sans contact tandis que la direction utilise un codeur à haute précision à effet hall sur 10 bits.

Montage, installation sur mât :

Le montage de cet anémomètre girouette industriel se fait par emboîtage sur la tête d’un mât ayant un diamètre de 50 mm ; La connexion et le câble de liaison avec le système d’acquisition (datalogger, automate) sont installés au centre du mât. Un cône rouge placé sur le corps de l’appareil est à orienter manuellement en direction du nord lors du premier montage afin de calibrer la direction de la girouette.

Référence DNA821 :

Sortie vitesse : 4-20 mA ;
Sortie direction : 4-20 mA ;
Alimentation : 10 à 30 VDC ou VAC;
Plage : 0 à 60 m/s
Seuil de démarrage : 0,38 m/s ;
Seuil de déplacement : 0,4 m/s ;
Montage : sur mât 48 à 50 mm ;

Boucle de courant et alimentation :

Le choix d'un signal de sortie "courant 4-20 mA" permet d’installer le combiné à une distance de plusieurs centaines de mètres du système d’acquisition et d’enregistrement des données, toutefois, lorsque cette liaison demande un positionnement à une distance très importante ou nécessite un passage de câble difficile, il sera possible d’utiliser un transmetteur 4-20 mA par radio pour plus de facilité. Ce combiné anémomètre girouette s’accommode d’une alimentation de la boucle de courant dans une plage allant de 10 à 30 volts en tension continue ou alternative (Vdc & Vac)

Caractéristiques techniques :

Caractéristiques générales
Référence & désignation	DNA821 - transmetteur anémomètre girouette industriel
Sortie analogique	2 x 4-20 mA
Alimentation	10 à 30 Volts Ac et Dc
Principe de fonctionnement	3 coupelles pour l’anémomètre et une palette pour la girouette
Capteur de vitesse du vent	Disque optoélectronique
Capteur de direction du vent	Capteur de positionnement à effet Hall
Boitier / corps de l’appareil	Aluminium anodisé
Arbre de transmission	Roulement à billes acier à faible couple
Protection (position verticale)	IP65
Montage mécanique	Sur mât diamètre 48 à 50 mm
Protection électrique	Diode Transzorb sur les sorties
Terminaisons électriques de sortie	Connecteur étanche IP65
Câble (option)	Références de la série DWAxxx, longueur 10, 25, 50, 100 m
Poids (transmetteur sans les parties mobiles)	950 gr
Compatibilité électromagnétique	CE pour environnements industriels
Seuil de dysfonctionnement	Supérieur à 75 m/s
Température de fonctionnement	-30° à +70°C
Vitesse du vent
Plage de mesure	0 à 60 m/s
Seuil de démarrage	0,38 m/s
Temps de réponse (63% à 12 m/s)	2,5 s
Délai de distance (63 % à 1,1 m/s)	7,7 m
Résolution (temps d’intégration = 1 s)	0,06 m/s
Précision et linéarité	0,1 m/s +1% / valeur lue
Direction du vent
Plage de mesure	0 à 360°
Seuil de déplacement	0,4 m/s
Temps de réponse (63% à 4 m/s)	0,74 s
Délai de distance (63 % à 4 m/s)	Supérieur à 4,3 m
Amortissement logarithmique (à 4 m/s)	d = ln(a/b) = 1,9
Longueur d’onde (à 4 m/s)	λ =7,4 m
Résolution	0,4°
