Convertisseur 4-20 mA pour pyranomètre

DEA852 est une interface assurant la conversion du signal délivré par un pyranomètre en un signal standardisé dans l'industrie. Un pyranomètre est constitué d'éléments thermocouple avec une sensibilité qui lui est spécifique et produit un signal de quelques microvolts, l'objectif du convertisseur de signaux est d'amplifier et de transformer ce signal en un signal 4-20 mA ou 0-20 mA en prenant en compte la sensibilité spécifique de l'élément de mesure.

Pyranomètres compatibles :

• SR-20 (Hukseflux) pyranomètre étalon secondaire
• CMP10 (kipp & Zonen) pyranomètre étalon secondaire
• CMP11 (Kipp & Zonen) pyranomètre second standard
• DPA251.1 (CMP11 K&Z) pyranomètre second standard
• DPA154 pyranomètre 1ère classe
• DPA053 pyranomètre 2ème classe
• D'autres pyranomètres peuvent être utilisés avec DEA852/DEA854, consultez-nous.

Sélection des sorties : courant ou tension

Par défaut DEA852 est paramétré pour fournir un signal 4-20 mA, mais peut être configuré pour fournir un signal 0-20 mA par déplacement d'un switch accessible à l'intérieur du boîtier. Les utilisateurs ayant besoin d'une sortie tension peuvent très facilement convertir le signal 0-20 ou 4-20 mA au moyen d'une résistance de 250 Ohms en série ; Cette résistance transforme le courant en tension 0-5 Volts et 1-5 Volts.

Principales caractéristiques :

• Convertisseur de signaux : 0/4-20 mA, 0/1-5 Volts
• Prise en charge de la sensibilité du pyranomètre (à fournir au moment de la commande)
• Alimentation : 10 à 30 Vdc/Vac, consommation 10 mA+ sortie
• Boîtier étanche :
• Presse étoupe pour le câble pyranomètre (Ø5 à 8 mm)
• Bornes à vis pour connection du câble pyranomètre
• Connecteur étanche

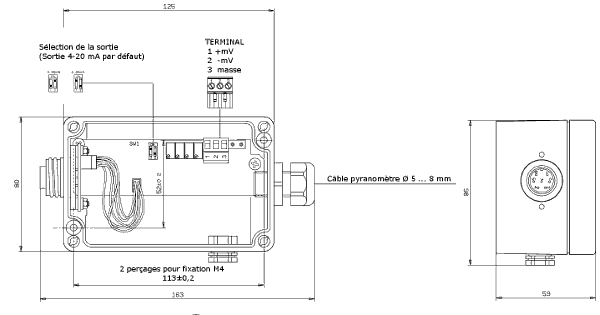

Dessin :

Pour commander :

Documentation PDF
