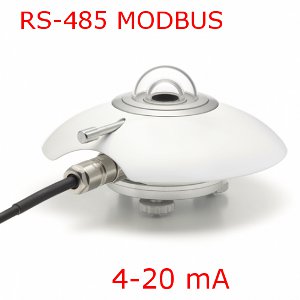

Navigation : Accueil > Pyranomètres > SR20-D2 pyranomètre standard secondaire, sortie MODBUS RS485 RTU et 4-20 mA

Instroduction

Le SR20-D2 mesure le rayonnement solaire reçu par une surface plane, en W/m², dans un champ ayant un angle de vue de 180 °. Il est utilisé lorsque la précision de mesure la plus élevée est requise. Le SR20-D2 propose deux types de sorties couramment utilisés dans l'industrie de l'énergie solaire photovoltaïque : Une sortie numérique via modbus RTU en RS-485 et une seconde en analogique 4-20 mA (boucle de courant). Ces normes de l'industrie permettent une acquisition des données faciles, et simplifient la configuration SR20-D2 lors de l'installation et évitent ensuite les erreurs lors des maintenances.

Meilleur pyranomètre pour l'industrie PV

SR20-D2 est le pyranomètre étalon secondaire numérique le plus précis disponible. Ses avantages :

• Sortie numérique : mise en œuvre et entretien facile.
• La meilleure réponse en température de sa classe <± 0,4% (-30 à +50 ° C), le meilleur «décalage du zéro A» et la meilleure incertitude d'étalonnage.
• Inclus dans la livraison conformément à ISO 9060: certificats d'essais pour la réponse de la température et de la réponse directionnelle.
• Registres de réétalonnage totalement accessibles aux utilisateurs.

Meilleure précision des mesures

Afin d'améliorer la précision globale des mesures, Hukseflux a efficacement ciblé deux principales sources d'incertitudes : L'étalonnage et le "décalage du zéro A". De plus, le SR20-D2 a une réponse en température négligeable. Tous sont les meilleurs de la classe. La réponse à la température de chaque instrument est individuellement testée et corrigée par l'électronique de l'instrument, en utilisant un polynôme du second degré.

Applications exigeantes

La faible dépendance à la température du SR20-D2 en fait le candidat idéal pour une utilisation dans les conditions très froides et très chaudes.

Standards

Les normes et classifications applicables sont l'ISO 9060 et WMO CIMO guide n°8

SR20-D2 désign

Le SR20-D2 est construit dans les règles de l'art avec un capteur à thermopile sous une surface noire disposée sous deux dômes transparents ainsi qu'un corps en aluminium anodisé. Le connecteur, le support de la cartouche de déshydratant ainsi que la fixation de l'écran solaire, sont ultras robustes et conçus pour une utilisation au long terme. Toutes les pièces du SR20-D2 sont définies pour un fonctionnement optimal dans toute la plage de températures opérationnelles. Le SR20-D2 propose deux types de sorties couramment utilisés dans l'industrie de l'énergie solaire photovoltaïque : sortie numérique via modbus RTU sur 2 fils RS-485 et une sortie analogique 4-20 mA (boucle de courant).

Choisir le bon instrument

Les pyranomètres sont soumis, selon la norme ISO 9060, à une classification en trois catégories. De la deuxième classe à la première classe et de la première classe à la norme étalon secondaire, l'amélioration possible de la précision est d'un facteur 2. La précision de mesures dépend non seulement des propriétés de l'appareil, mais aussi des conditions dans lesquelles sont effectuées les mesures. Un instrument très précis verra rapidement ses performances se dégrader sans un calendrier d'entretien régulier. Notre guide de sélection des pyranomètres vous aide à choisir le meilleur instrument. Cependant, quelle que soit votre application : Hukseflux vous offre la plus grande précision dans chaque classe et à un niveau de prix attractif.

Réétalonnage : registres accessibles

L'intervalle d'étalonnage recommandé du pyranomètre est de 2 ans. Les registres contenant la sensibilité appliquée et l'historique d'étalonnage de SR20-D2 sont entièrement accessibles par les utilisateurs. Cela permet à l'utilisateur de choisir son propre service d'étalonnage local. La même fonction peut être utilisée pour contrôler à distance le réétalonnage des pyranomètres sur site. Demandez-nous les informations sur cette fonctionnalité et sur les procédures normalisées ISO et ASTM pour l'étalonnage de terrain.

Logiciel de gestion du capteur

Pour la communication entre un PC et SR20-D2, le logiciel Hukseflux de gestion du capteur est inclus. Il permet à l'utilisateur de tracer et d'exporter des données, de changer l'adresse Modbus et les paramètres de communication du SR20-D2.

Caractéristiques SR20-D1

	Caractéristiques
Mesures	le rayonnement solaire hémisphérique
Classification ISO	pyranomètre standard secondaire
Sortie numérique	irradiance en W/m² température du corps de l'instrument en °C
Incertitude journalière	2 %
Incertitude d'étalonnage	< 1.2 % (k = 2)
Décalage du zéro A	5 W/m² non ventilé 2.5 W/m² ventilé
Traçabilité de l'étalonnage	WRR
Registre d'étalonnage	Accessible par l'utilisateur
Plage du spectre	285 à 3000 x 10-9 m
Température de fonctionnement	-40 à +80 °C
Dérive à la température	< ± 1 % (-10 à +40 °C) < ± 0.4 % (-30 à +50 °C) avec correction par traitement des données
Réchauffage	Sans
Longueur du câble standard	5 m (x5 m en option)
Test réponse température individuel de l'appareil	rapport inclus
Test réponse direction individuel de l'appareil	rapport inclus
Sortie numérique
Protocole communication	Modbus RTU / sur 2 fils RS-485
Données	Irradiance en W/m2 Température du corps de l'instruments en °C
Plage d'alimentation électrique	5 à 30 VDC
Consommation	< 75 x 10-3 W à 12 VDC
Sortie analogique 4-20 mA
Sortie	Irradiance en W/m2
Plage du transmetteur	0 à 1600 W/m2 = 4 à 20 mA
Plage de tension nominale sur la sortie 4-20 mA	5.5 à 40 Vdc
Consommation - Alimentation principale - 4-20 mA boucle de courant	<75 mW à 12 Vdc <40 mW à 12 Vdc (avec résistance de shunt recommandée de 100 Ohms)

Pour commander

Référence	Désignation
SR20-D2	Pyranomètre étalon secondaire, sortie RS485 MODBUS RTU et 4-20 mA
DC01	Cartouche de dessiccateur pour SR20, (5 pièces)
cable_SR20	Longueur additionnelle de 5 m pour SR20
Recalibration	Étalonnage pour tous modèles Hukseflux
VU01	Unité de ventilation pour SR20, SR20-D1, IR20, IR20WS
DYA034	Bras avec support horizontal pour pyranomètre
DYA035	Bras avec support inclinable pour pyranomètre
DYA049	Collier de fixation sur mât diamètre 45-65 mm pour DYA034 ou DYA035
