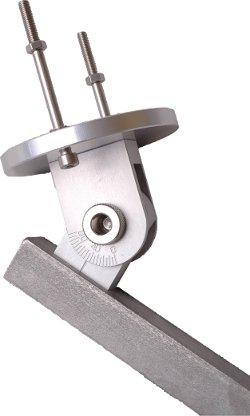

Support inclinable pour pyranomètre

Support pour pyranomètre et radiomètre composé d'une plate-forme montée sur une rotule et d'un bras horizontal. Ce type de support est particulièrement adapté à la morphologie des pyranomètres. L'utilisation typique est la mesure du rayonnement solaire global avec une inclinaison et une direction identique à celles des panneaux photovoltaïques.

Principales caractéristiques :

Support inclinable de 0 à 90° ;
Plate-forme compatible avec les pyranomètres LSI-LASTEM, Hukseflux et Kipp & Zonen ;
Bras de déport de 440 mm
Fixation du bras sur mât Ø 45-65 mm

Plate-forme recevant le pyranomètre :

La plate-forme est composée d'une pièce circulaire en aluminium sur laquelle vient se placer le pyranomètre.

Deux types de fixation sont possibles : par un perçage centrale fileté d'un diamètre de cinq mm, cela concerne les radiomètres LSI-LASTEM, ou pour les pyranomètres ayant deux tiges filetées (pyranomètres LSI-LASTEM, Kipp & Zonen).

Les rondelles avec moletage, assurant le positionnement parfait restent utilisables.

Rotule assurant l'orientation du pyranomètre :

Cette rotule avec marquage des degrés angulaires permet une inclinaison variable sur une plage de 0 à 90°. Cette rotule est bloquée par simple serrage d'une vis avec tête hexagonale (CHC).

Bras horizontal

Le bras est en acier inoxydable d'une longueur de 440 mm. Deux perçages d'un diamètre 8,5 mm et de 70 mm d'entre axes permettent la fixation d'un collier pour mât de 50 mm (d'autres diamètres sur demande)
