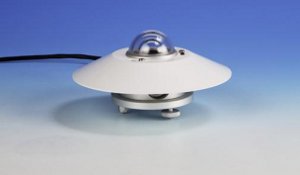

DPA870, Pyranomètre 1ère classe, sortie RS485 MODBUS
Le modèle DPA870, en plus de la mesure du rayonnement global, mesure la température de l'air à l'intérieur du capteur, et il peut être connecté à une sonde (DLE125) pour mesurer la température de contact. Cette mesure de température de contact est généralement utilisée dans les applications photovoltaïques en plaçant la sonde au dos d'un panneau solaire. La sortie des données du modèle DPA870 est une RS485 avec le protocole Modbus RTU® ou le protocole TTY-ASCII. Les caractéristiques du pyranomètre sont celles de la version première classe DPA154.
| Pyranomètre | |
|---|---|
| Principe | Thermopile |
| Classification ISO9060 | Première classe (First Class) |
| Plage spectrale | 300÷3000 nm |
| Incertitude réalisable 95% niveau confidentiel (total quotidien) | ± 5 % |
| Plage d'irradiance | 0÷1500 W/m² |
| Temps de réponse | 18 s |
| Décalage du zéro: Changement thermique(5°C/h) | < ± 4 W/m² |
| Erreur directionnelle (azimuth+cosine) W/m2 (1000 W/m2) 0 < ? <80 ° | < ± 20 W/m² |
| Non linéarité % (1000 W/m²) | < ± 1 % |
| Stabilité (%changement/an) | < ± 1,5 % |
| Réponse en température (plage de 50 K) |
< ± 4 % (-10 à +40 °C) |
| Température opérative | -40÷80°C |
| Caractéritiques générales | |
| Sortie | RS485, protocoles : MODBUS ou TTY-ASCII |
| Alimentation | 10-30 Vdc, 0,5 W |
| Câble | en option : DWA4xx, voir ci-dessous |
| Installation (sur mât ø 50 mm) | Avec bras/support DYA034 ou DYA035 + DYA049 |
| Système d'acquisition compatible | M-Log (ELO007-008), X-Log et E-Log (tous modèles) |
| Matière | Aluminium anodisé |
| Réétalonnage | Tous les 2 ans |
Pour commander
| Référence | Désignation |
|---|---|
| DPA870 | Pyranomètre 1ère classe, sortie RS485 (MODBUS & TTY-ASCII), câble en option (voir ci-dessous) |
| Options | |
| DLE125 | Sonde de température plate pour applications photovoltaïques |
| DPA410 | Câble L = 10 m avec connecteur |
| DPA425 | Câble L = 25 m avec connecteur |
| DPA426 | Câble L = 50 m avec connecteur |
| DZC203.S | Étalonnage pour tous modèles LSI-LASTEM |
| DYA034 | Bras avec support horizontal pour pyranomètre |
| DYA035 | Bras avec support inclinable pour pyranomètre |
| DYA049 | Collier de fixation sur mât diamètre 45-65 mm pour DYA034 ou DYA035 |
