DPA245 Arceau d'ombrage pour pyranomètre :

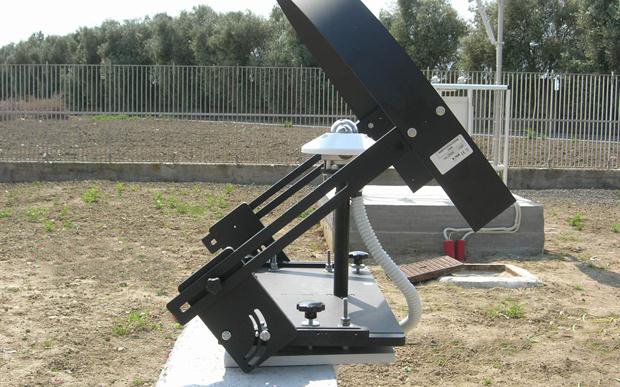

DPA245 LSI arceau d'ombrage (bande d'occulation solaire)

L'arceau d'ombrage est un dispositif mécanique utilisable avec un pyranomètre pour réaliser une solution simple pour la mesure du rayonnement solaire diffus. Le principe de fonctionnement est très simple : l'arceau maintient le pyranomètre à l'ombre toute la journée en le protégeant du rayonnement solaire direct ; en conséquence, le pyranomètre mesure le rayonnement diffus.

En associant un second pyranomètre disposé à l'horizontale pour mesurer le rayonnement global et en faisant la soustraction du rayonnement diffus, vous obtenez le rayonnement direct.

Principales caractéristiques

Matériau Alluminium anodisé mat noir
Fixation 1. sur massif en béton
2. sur socle
Poids total 11 kg
Hauteur 545 mm
646 mm
Largeur de la bande d’ombre 76 mm
Angle de couverture (largeur apparente de la bande vue du pyranomètre) environs 10°
Dimensions standard 500x600x900mm
Réglage latitude 0° ÷ 60°
Réglage déclinaison ±25°
Pyranomètre compatible 1ère classe LSI LASTEM : Pyranomètre DPA154
Standard secondaire : Pyranomètre SR20 Hukseflux
Système d'acquisition compatible M-Log, R-Log, X-Log, E-Log

Pour commander

Référence Désignation
DPA245 Arceau d'ombrage pour pyranomètre. Permet de mesurer le rayonnement diffus

Documentation PDF :

MW9042-FR catalogue énergie solaire LSI-LASTEM / SLG Instruments Manuel Français de l'arceau d'ombrage DPA245 LSI-LASTEM / SLG Instruments
