Thermo hygromètre abri anti-rayonnement, 10-30 Vdc ou Vac, sortie 0/4-20 mA, 0/1-5 V, 0/60-300 mV
Ensemble pour la mesure de l’humidité relative et de la température de l’air extérieur comprenant un double capteur de température de type Pt100 et un capteur d’humidité capacitif, placé dans un abri anti rayonnement, à ventilation naturelle.
Les éléments de mesure sont rattachés à un boitier assurant une conversion des signaux de sortie des capteurs en des signaux de sortie normalisés utilisables par un système d’acquisition industriel. Par défaut, le transmetteur thermo-hygromètre est configuré pour délivrer un signal 4-20 mA mais, l’utilisateur peut facilement reconfigurer la sortie en 0-20mA, 0-5 Volts ou 1-5 Volts.
En plus de la configuration des sorties, il est possible de configurer deux plages de mesure : -30°C à +70°C ou, -50°C à +70°C. Enfin, une configuration spéciale permet d’obtenir la température du point de rosée à la place de la température de l’air.
Les éléments sensibles sont protégés contre le rayonnement solaire et la pluie par un abri à coupelles assurant une bonne ventilation des capteurs. Ce matériel de mesure d’hygrométrie et température de l’air est idéal dans une installation de mesures météorologiques. L’alimentation électrique de l’ensemble est à faire avec un tension de 10 à 30 Volts DC ou AC.
| Caractéristiques | ||
|---|---|---|
| Référence | DMA875 | |
| Température | Humidité relative | |
| Plage de mesure | -30+70°C, -50+50°C | 0-100 % |
| Element sensible | PT100 1/3 DIN-B | Capacitif |
| Remplacement d'éléments sensibles | Remplacement ML3025 | |
| Précision (Répétabilité + Hystérésis) |
±0,1°C (0°)* | 1,5% (5-95%, 23°C) 2% (<5>95%, 23°C)* |
| Précision électronique | ±0,15°C | |
| Résolution | 0,06°C | 0,5% |
| Temps de réponse (Elément sensible) |
10 secondes | |
| Stabilité au long terme | n.a. | <1% par an |
| Dérive thermique (+6+45°C / 11-90% HR) |
n.a. | Max ±1,5% |
| Température de fonctionnement | -40°+95°C | |
| Sortie transmetteur | 2 sorties : 4-20 mA (défaut), 0-20 mA, 0-5 Volts, 1-5 Volts | |
| Alimentation | : 10-30 Vac/Vdc | |
| Consommation | max 1,5 W | |
| Résistance de charge (sortie mA) | 300Ω | |
| Compatibilité CE | EMC standard EN50081-1, EN50082-1 | |
| Protection contre les chocs électriques | Une par entrée électrique | |
| Poids (avec câble) | 1250 g | |
| Câble de connexion Voir accessoires |
DWA510, DWA525, DWA526, DWA527 6 fils + abri | |
| Accessoires | |
|---|---|
| DWA510 | Câble longueur 10 m |
| DWA525 | Câble longueur 25 m |
| DWA526 | Câble longueur 50 m |
| DWA527 | Câble longueur 100 m |
| DYA051 | Collier de montage pour mât diamètre 50 mm |
| ML3051 | Elément de mesure humidité/température |

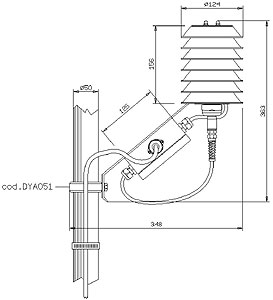

| Document PDF | Dessin |
|
|
|---|
