WS600 UMB station météo Modbus

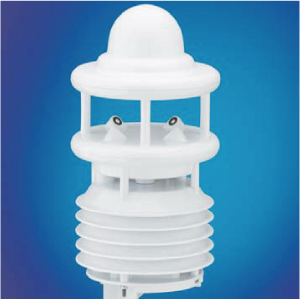

Station météo modbus ws600 umb lufft

La WS600-UMB est une station météo compacte comprenant l'essentiel des mesures météorologiques en un seul appareil. Cette station est extrêmement facile à installer en quelques minutes et propose plusieurs protocoles de communications utilisées dans le monde industriel. Cette station est très robuste, aucune pièce mécanique n'est en mouvement assurant ainsi une grande longévité et ne nécessite qu'un très faible entretien.

Principales mesures :

  • Température de l'air sous abri ;
  • Humidité relative sous abri ;
  • Intensité des précipitations ;
  • Type de précipitations : pluie, neige, etc.. ;
  • Pression atmosphérique ;
  • Direction du vent ;
  • Vitesse du vent.

Protocoles disponibles sur la sortie RS-485 :

  • MODBUS RTU
    • MODBUS ASCII
  • UMB-binaires
  • UMB-ASCII
  • SDI-12

1 - Mesure des précipitations par radar :

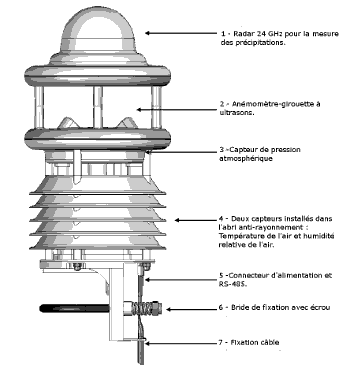

dessin de description de la station météo modbus ws-600 umb Lufft

Un radar Doppler 24 GHz mesure en continue la vitesse de chute de chaque goutte d'eau ou de neige individuellement permettant la mesure la quantité et l'intensité. En outre, le radar fournit une information, par différence de vitesse de chute, du type de précipitation en cours : Pas de précipitation, précipitation liquide (pluie), précipitation solide (Neige), précipitation non spécifiée. La technique par radar offre un avantage majeur par rapport au pluviomètre classique à augets basculeurs qui nécessite un nettoyage régulier des augets et du cône de réception de précipitations.

2 - Mesure de la vitesse et direction du vent par ultrasons :

La station météo WS600-UMB est équipée d'un capteur à ultra-sons permettant les mesures de direction et de vitesse du vent dans le plan horizontal avec une très grande précision. De plus, en période hivernale, avec de la neige ou du givre, un système de réchauffage permet de maintenir la station opérationnelle.

3 - Mesure de la pression atmosphérique :

Cette mesure est effectuée au moyen d'un capteur capacitif et fournit la pression absolue. Une formule permet de calculer automatiquement la pression relative au niveau de la mer en fonction de l'altitude de la station.

4 - Mesure de la température et humidité relative de l'air :

Placés dans un abri de protection anti-rayonnement, les capteurs de température de l'air et d'humidité relative de l'air fournissent une mesure de bonne qualité et dans une plage étendue de -50°C à +60°C (humidité : 0...100% HR). L’abri est de type ventilation forcée permettant une précision et une rapidité de mesure plus importante que les abris conventionnels.

5 - Protocoles de sortie :

Cette station convient particulièrement à une utilisation pour la gestion des bâtiments basse consommation, site industriel. Elle est pourvue d'une sortie RS-485 permettant de la placer à une distance importante des systèmes de collecte des données lorsque cela est nécessaire. La liaison série RS-485 permettant l'emploi d'un câble d'une longueur de 1200 m maximum. De plus, ce type de liaison est de type bus et permet de placer plusieurs capteurs en guirlande (pyranomètre MODBUS, niveau d'eau MODBUS etc...), venant ainsi compléter et étendre le nombre des mesures possibles. La configuration du type de protocole, vitesse de communication ce fait par un logiciel Windows.

6 - Installation :

La station météo WS600-UMB et pourvu d'une demi-mâchoire assurant la fixation en tête d'un mât d'un diamètre 60 à 76 mm. Le radar comporte une contrainte d'installation pour son fonctionnement optimal, la station météo doit être placée sur un mât d'une hauteur minimale de 4,5 m et n'avoir aucun obstacle dans un rayon de 10 m.

Réchauffeur :

Un système de réchauffage assure le bon fonctionnement lorsque les conditions climatiques deviennent froides. Le dispositif est destiné à réchauffer le dôme-radar et la partie à ultrasons afin d'éliminer en continu la formation de glace ou l'accumulation de neige nuisible aux mesures.

Pour commander :

Référence Désignation
WS-600 UMB Station météo modbus comprenant un radar de pluie, un anémomètre-girouette 2 axes à ultrasons, un capteur de pression, la température et l'humidité de l'air sous abri à ventilation forcée.
