SOLIS-20 et SOLIS-30 des stations météo électroniques pour installation photovoltaïque

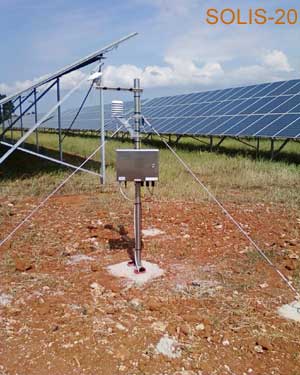

station météo électronique SOLIS-20 pour système photovoltaïque

SOLIS-20 est une station météo électronique spécialisée dans le suivi d’un module photovoltaïque ou d’un ensemble de modules dans le respect de la norme IEC 61724. Cette station prend en charge les trois principales mesures météorologiques qui sont le rayonnement global, la température et humidité de l’air et la température des modules photovoltaïques.

SOLIS-30 une station météo spécialisée dans le rayonnement solaire :

La station météo SOLIS-30 reprend la configuration de la station SOLIS-20 mais comprend en plus un pyranomètre dans le plan horizontal. Ce pyranomètre horizontal mesure le rayonnement solaire global afin de comparaison avec d’autres installations photovoltaïques.

Installation :

Cette station météo est à installer à proximité des modules de production photovoltaïque. Pour une bonne stabilité, un massif de béton permet l’ancrage du mât de la station au sol et en complément un lot de trois haubans viennent sécuriser l’ensemble.

Alimentation :

Cette station météo est équipée d’un panneau solaire fournissant l’énergie nécessaire à l’ensemble des capteurs et au système d’acquisition des données, rendant ainsi, la station totalement autonome.

Gestion des données :

L’intervalle de stockage des données est définissable en fonction du type de mesure à effectuer. Toutes les données enregistrées sont horodatées comme l’exige la norme IEC 61724.

La restitution des données est effectuée sur requêtes de l’automate de gestion du champ photovoltaïque ou à distance au moyen d’une communication Internet ADSL, GPRS ou autre.

Composition d'une station météo SOLIS-20

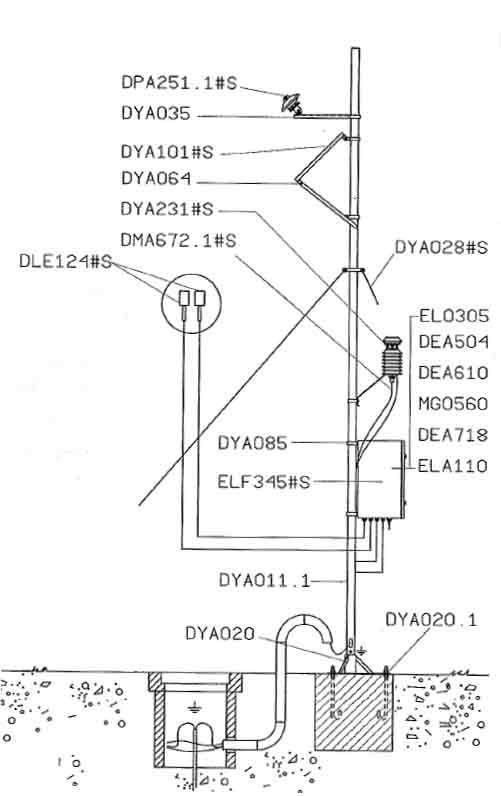

dessin d'une station météo SOLIS-20 avec références

Référence	Désignation
pyranomètre
DPA251.1#S	Pyranomètre global à thermopile, standard secondaire ISO9060 Installation dans le plan des panneaux photovoltaïques
DYA035	Bras horizontal avec rotule pour fixation et inclinaison d’un pyranomètre.
panneau photovoltaïque
DYA101#S	Panneau photovoltaïque 40 W
DYA064	Support panneau photovoltaïque sur mât diamètre 50 mm.
température de l'air
DMA672.1	Transmetteur de température et humidité pour E-Log, câble longueur 3 m
DYA231#S	Abri blanc avec ventilation forcée, alimentation 12 V.
température du module
DLE124#S	Sonde plate PT100 recouverte d’une couche d’argent, câble 10 m.
système d'acquisition des données
ELO305	Datalogger E-Log avec 12 entrées sur bornes, afficheur, mémoire 2 Mo, 2 RS-232.
DEA504	Convertisseur RS-485 pour E-Log.
DEA610
MG0560	Batterie 40 Ah pour montage dans boitier ELF345
DEA718	GSM industriel 900/1800 MHz avec modem et antenne.
ELA110	Câble de connexion datalogger E-Log avec modem GSM DEA718
DYA085	Fixation de montage sur mât diamètre 50 mm pour boitiers 50x40 IP65, série ELF1/2/3xxx
ELF345#S	Boitier 50x40 cm. Complet avec régulateur et fixation pour batterie 15 ou 40 A/h
mât et fixation au sol
DYA011.1	Mât météo hauteur 4 m, diamètre 50 mm
DYA020	Base pour mât météo diamètre 50 mm à fixer dans un massif en béton.
DYA020.1	Ensemble de trois boulons d’ancrage pour base DYA020
DYA028#S	Ensemble de haubans avec collier pour mât météo (2 à 3 m)
DYA026.1	Ensemble de trois piquets pour DYA028
protection anti-foudre
DYA094#S	Fil de cuivre diamètre 50 mm2, longueur 10 m pour paratonnerre
DYA098	Tige de décharge en terre, longueur 1,5 m.

Composition d'une station météo SOLIS-30

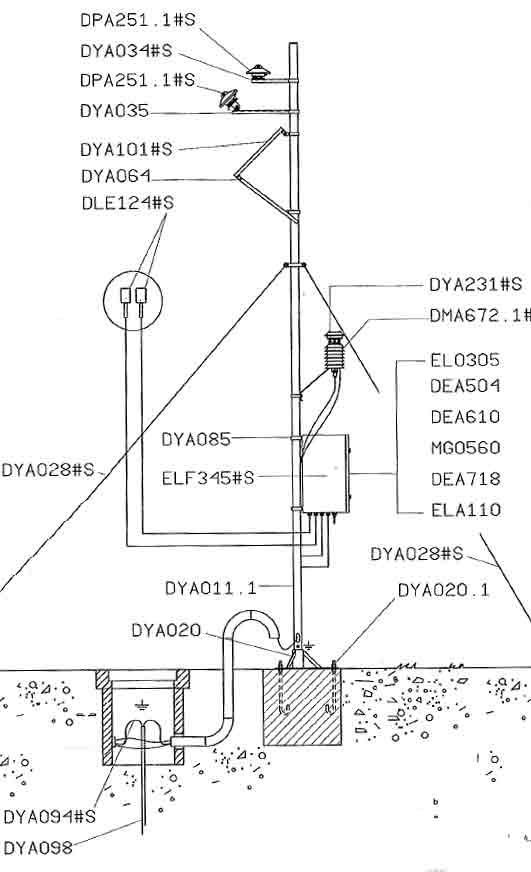

dessin d'une station météo SOLIS-30 avec références

Référence	Désignation
pyranomètre
DPA251.1#S	Pyranomètre global à thermopile, standard secondaire ISO9060 Installation dans le plan des panneaux photovoltaïques
DYA035	Bras horizontal avec rotule pour fixation et inclinaison d’un pyranomètre.
DPA251.1#S	Pyranomètre global à thermopile, standard secondaire ISO9060. Installation horizontale.
DYA034	Bras horizontal pour fixation d’un pyranomètre dans le plan horizontal.
panneau photovoltaïque
DYA101#S	Panneau photovoltaïque 40 W
DYA064	Support panneau photovoltaïque sur mât diamètre 50 mm.
température de l'air
DMA672.1	Transmetteur de température et humidité pour E-Log, câble longueur 3 m
DYA231#S	Abri blanc avec ventilation forcée, alimentation 12 V.
température du module
DLE124#S	Sonde plate PT100 recouverte d’une couche d’argent, câble 10 m.
système d'acquisition des données
ELO305	Datalogger E-Log avec 12 entrées sur bornes, afficheur, mémoire 2 Mo, 2 RS-232.
DEA504	Convertisseur RS-485 pour E-Log.
DEA610
MG0560	Batterie 40 Ah pour montage dans boitier ELF345
DEA718	GSM industriel 900/1800 MHz avec modem et antenne.
ELA110	Câble de connexion datalogger E-Log avec modem GSM DEA718
DYA085	Fixation de montage sur mât diamètre 50 mm pour boitiers 50x40 IP65, série ELF1/2/3xxx
ELF345#S	Boitier 50x40 cm. Complet avec régulateur et fixation pour batterie 15 ou 40 A/h
mât et fixation au sol
DYA011.1	Mât météo hauteur 4 m, diamètre 50 mm
DYA020	Base pour mât météo diamètre 50 mm à fixer dans un massif en béton.
DYA020.1	Ensemble de trois boulons d’ancrage pour base DYA020
DYA028#S	Ensemble de haubans avec collier pour mât météo (2 à 3 m)
DYA026.1	Ensemble de trois piquets pour DYA028
protection anti-foudre
DYA094#S	Fil de cuivre diamètre 50 mm2, longueur 10 m pour paratonnerre
DYA098	Tige de décharge en terre, longueur 1,5 m.
