SOLIS-10 : Station météo multi-paramètres pour centrale photovoltaïque :

Cette station météo est adaptée aux mesures à effectuer dans le cadre du suivi des centrales photovoltaïques. Les principales grandeurs physiques décrites dans la norme IEC 61724 sont mesurées au moyen de capteurs installés sur un mât à la même hauteur que les panneaux photovoltaïques.

L’ensemble des données est mesuré à un intervalle d’une seconde par le système d’acquisition de la station météo. L’exploitation des données est réalisée en temps réel par l’automate (PLC) de la centrale photovoltaïque au moyen d’une interrogation au protocole MODBUS ou en différé. Notre station météo peut dialoguer à distance avec votre supervision, y compris par une liaison radio GSM/GPRS. L’alimentation électrique de la station SOLIS-10 est assurée par un adaptateur secteur 220 Volts.

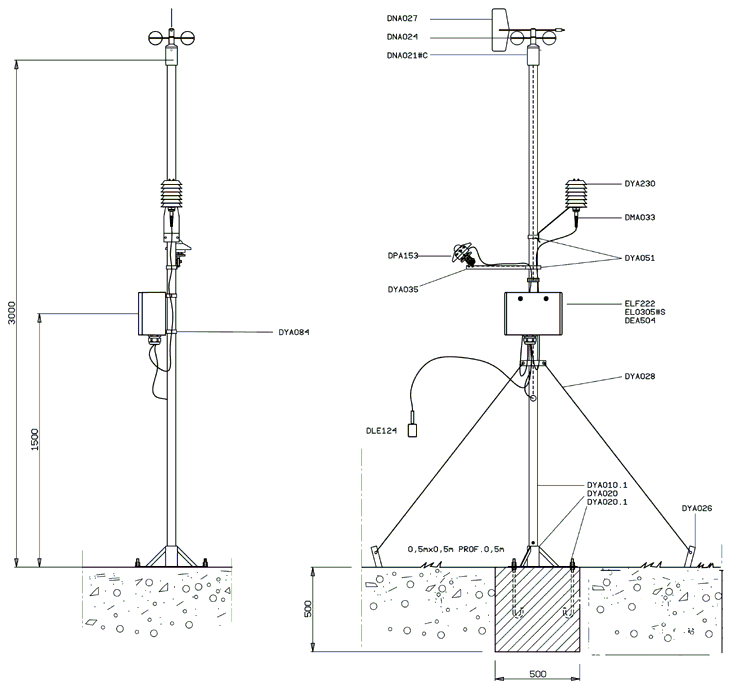

Composition de la station météo SOLIS-10 :

Référence	Désignation
anémomètre et girouette
DNA021#C	Transmetteur de vitesse et de direction du vent. Anémomètre avec une sortie fréquence (Hz). Girouette avec une sortie résistive (0…2000 Ohms).
DNA024	Rotor avec coupelles pour anémomètre DNA021
DNA027	Palette pour girouette DNA021
pyranomètre
DPA153	Pyranomètre de première classe (ISO9060)
DYA035	Bras horizontal avec rotule pour fixation et inclinaison d’un pyranomètre.
DYA051	Collier de fixation sur tube diamètre 50 mm.
température de l'air
DMA033	Sonde de température Pt100 1/3 DIN, câble de 5 m.
DYA230	Abri blanc à ventilation naturelle pour sonde de température
température des modules photovoltaïques
DLE124	Sonde plate PT100 recouverte d’une couche d’argent, câble 10 m.
système d'acquisition
ELF222	Boitier 30x40 cm. Complet avec batterie rechargeable 2 A/h, chargeur (220/24-12 Vac/Vdc, 50 W).
DEA504	Convertisseur RS-485/RS-232 pour datalogger E-Log.
DYA084	Fixation de montage sur mât diamètre 50 mm pour boitiers 30x40 IP65, série ELF1/2/3xxx
fixation au sol et mât météo
DYA010.1	Mât météo hauteur 3 m, diamètre 50 mm
DYA020	Base pour mât météo diamètre 50 mm à fixer dans un massif en béton.
DYA020.1	Ensemble de trois boulons d’ancrage pour base DYA020
DYA026	Lot de trois piquets pour DYA028
DYA028	Ensemble de trois haubans avec collier pour mât météo (2 à 3 m)
