Instrument pour la mesure du Radon :

Un des gaz dont la présence est à prendre en considération dans la qualité de l’air intérieur, est le Radon. C’est pourquoi nous vous proposons un appareil professionnel de mesure du radon.

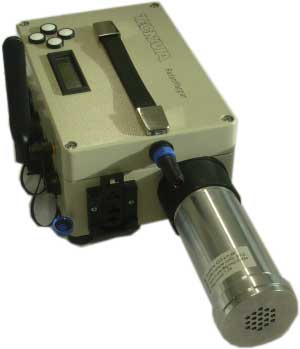

RadonMapper est un instrument conçu pour la détection et la mesure quantitative du gaz Radon dans le but de l’atténuer.

L’utilisation de cet appareil couvre la majorité des applications d’investigations de la présence du Radon, c’est un moniteur pouvant fonctionner en continu de manière automatique dans les zones où les concentrations en radon peuvent être importantes à l’intérieur comme à l’extérieur mais également les diagnostiques lors de campagnes de mesures de courtes durées.

Mesures du radon sur sites divers :

Cet appareil de mesure du radon est transportable et ne nécessite aucun entretien particulier, sa conception robuste lui permet de résister dans des environnements industriels et hostiles.

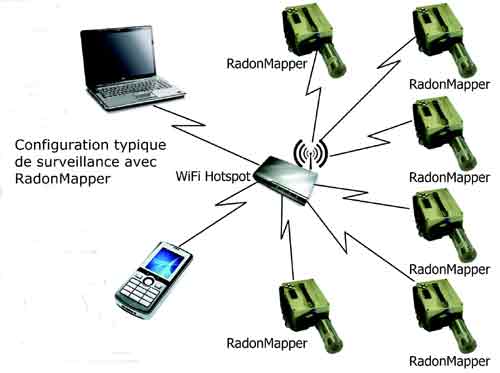

Plusieurs unités RadonMapper peuvent être déployées lors d’une campagne de mesures pour former un vaste réseau de surveillance du Radon. Les propriétés de communication de RadonMapper lui permettent d’être interrogé en permanence depuis votre réseau informatique ou à travers une connexion au réseau Internet.

Méthode de mesure du radon :

Une cellule de Lucas est utilisée pour prélever et filtrer un échantillon d’air. L’intérieur de la cellule de mesure est recouvert d’une pellicule d’Argent activée par du sulfure de zinc qui se met à scintiller lorsqu’elle est frappée par les particules alpha produites par la désintégration radioactive du Radon. C’est le comptage des scintillements lumineux produits par la désintégration qui permet la quantification du radon. La plage de mesure du radon avec cette cellule de Lucas est de 15 à 3.000.000 de Becquerel/mÝ avec une sensibilité de 0,035 cpm/Becquerel/mÝ.

Capteurs complémentaires :

L’analyse de la quantité de Radon est enrichie par plusieurs mesures environnementales ce qui permet une meilleure compréhension de l’évolution de la concentration de ce gaz radioactif. Le Radon étant un gaz plus lourd que l’air, les conditions météorologiques ont une influence directe sur l’évolution de sa concentration. RadonMapper est donc équipé d’un capteur de température et d’humidité de l’air ainsi que d’un capteur de pression atmosphérique.

Déplacement de RadonMapper par inadvertance :

Lors de la campagne de mesure, pour ne pas fausser les mesures, il est important de ne pas déplacer cet instrument. C’est pourquoi un accéléromètre enregistre en permanence les éventuels mouvements. En cas de déplacement, il sera ainsi toujours possible d’expliquer une variation de mesure du radon suspect.

Consultation des mesures du radon :

RadonMapper est un véritable ordinateur mobile équipé d’un système d’exploitation Linux, d’un serveur Web et des outils nécessaires pour la consultation des mesures de radon sous la forme de tableaux mais aussi, des graphiques et autres éléments de synthèse. L’exportation des données sous Excel est aussi disponible assurant ainsi la possibilité d’analyses exhaustives. De ce fait, aucun logiciel supplémentaire n’est à installer sur votre ordinateur, un simple navigateur Internet fait l’affaire !

De plus, la lecture des mesures est possible directement depuis l’écran placé sur le capot supérieur de RadonMapper.

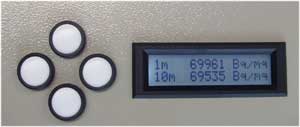

La photo ci-contre représente l’écran de RadonMapper durant une détection du Radon.

Autonomie de stockage des données :

Toutes les données collectées par l’appareil sont stockées dans une carte mémoire interne et sont sauvegardées même en cas de défaillance de l’alimentation électrique. La capacité de stockage permet une autonomie pouvant aller jusqu’à deux années.

Communication informatique avec l’appareil :

Comme indiqué dans le paragraphe précédent, l’appareil a été conçu pour être placé sur le site à mesurer et y resté durablement dans le cadre du suivi permanent d’un bâtiment, lieu de stockage ou encore de manière ponctuelle lors d’un diagnostic radon. C’est pourquoi il n’est pas toujours aisé de venir physiquement consulter les mesures effectuées. Avec RadonMapper, plusieurs moyens de communication informatiques sont disponibles : Une communication classique avec un câble Ethernet ou une communication par Wifi. Dans les deux cas, vous pouvez consulter en permanence les mesures effectuées par RadonMapper depuis votre navigateur Internet. En vous raccordant à l’un des deux ports USB, vous pouvez consulter localement des données stockées.

Alimentation électrique de RadonMapper :

Afin de faciliter l’utilisation de RadonMapper plusieurs types d’alimentation électriques ont été prévus : Alimentation au moyen d’un adaptateur secteur 100/230 V, une alimentation par le câble réseau Ethernet (PoE) ou encore, en totale autonomie sur la batterie interne avec une autonomie de deux heures.

Caractéristiques techniques :

Physiques
Dimensions (boitier principal) :	41 x 16 x 13 cm
Poids (boitier principal) :	3,5 kg
Température de fonctionnement :	-10 à +50ÝC
Humidité de fonctionnement :	0 à 95 % RH (sans condensation)
Pression atmosphérique	700 à 1100 hPa
Alimentation électrique
Par câble réseau PoE	Convertisseur incorporé à l’appareil, IEEE 802.3af
Adaptateur secteur	100-230 Vac / 12 Vdc, 1.5 A
Batterie interne	Batterie NiMH rechargeable 9.6 Vdc, 1500 mAh
Communication
Réseau ethernet	10/100 Mbps, RJ45, IEEE 802.3
Sans fil WiFi	IEEE 802.11g avec antenne externe
Ecran LCD	Rétroéclairé 16 caractères X 2 lignes
USB	Deux port USB type A, ver 2.0, 480 Mbps
Détection du Radon
Type de détecteur	Lucas cell ZnS (Ag)
Sensibilité	0.035 cmp/Bq/mÝ
Plage	15 à 3.000.000 Bq/mÝ
Capteurs environnementaux
Température de l’air :
Type de capteur	Solid state chip
Plage	-40 à +125ÝC
Résolution	0.1ÝC
Précision	Ý 1ÝC
Humidité relative de l’air :
Type de capteur	Solid state chip
Plage	0 à 100 % RH
Résolution	1% RH
Précision	Ý3% RH
Pression atmosphérique
Type de capteur	Piezo resistive chip
Plage	750 à 1100 hPa
Résolution	1 hPa
Précision	Ý 2 hPa
Capteur de mouvement
Type de capteur	Silicon accelerometer
