Centrale d’affichage de la direction et vitesse du vent sous la forme de coordonnés polaires et rose des vents :

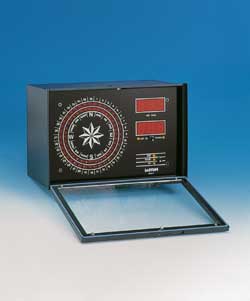

Centrale de visualisation des données du vent sous la forme de coordonnés polaires.

Cette centrale est destinée à la visualisation des conditions de vents, elle indique la vitesse instantanée et la vitesse moyenne sous la forme de coordonnés polaires, la direction instantanée sous la forme d’un compas, la répartition des directions, la direction dominante.

La visualisation sous la forme de coordonnés polaires avec des LEDs permet une compréhension instantanée, d’un bref regard, des conditions de vent sans avoir à les lire, même à distance.

Par ses caractéristiques, la centrale est utilisée dans les ports, aéroports, navires, centrale d’acquisitions de données météorologiques et de pollution, les sites ayant des possibilités de fuites de substances toxiques (produits chimiques, centrales thermiques, nucléaires, etc..).


Documentation centrale polaire et rose des vents en PDF.

Les modèles :

Référence Description
DGA300 Console de visualisation polaire pour connexion d'un anémomètre DNA001 ou DNA002 et girouette DNA010 ou DNA011.
DGA304 Console de visualisation polaire pour connexion des transmetteurs avec sortie 0/4..20 mA.
DGA310 Console de visualisation polaire pour anémomètre-girouette combinés DNA021.

Fonctions :

Indication sous forme de coordonnés polaires de la direction instantanée, direction dominante pour le 2 ou 10 dernières minutes, la répartition des 10 dernières directions acquises.
Indication numérique (m/s, km/h, Kn) de : la vitesse instantanée, vitesse moyenne 2 minutes ou 10 minutes, vitesse de la rafale la plus violente dans les dernières 2 minutes ou 10 minutes
Indication de l'état de calme (vitesse <0,3 m/s pendant au moins 2minutes ou 10 minutes).
Diagnostics (à la mise en fonctionnement).
Connexion à une boussole et indicateur de vitesse pour le calcul du vent sur les véhicules mobile en mouvement, (uniquement DGA300 et DGA310).

Caractéristiques techniques :

Plage de la direction du vent 0 à 359° (Ris. 10°)
Plage de la vitesse du vent La même que celle des capteurs
Intervalle d'acquisition 2 secondes
Précision La même que celle des capteurs
Limites environnementales Température :0..+50°C ; Humidité relative :0-99%
Alimentation 24 Vca ±10 %
Diagnostics Activation de tous les indicateurs dans les premières secondes après l'allumage de l'instrument.
Sélecteur 1 : Vitesse instantanée, vitesse maximale.
2 : Unités de mesure : m/s, km/h, Kn
Dimensions et poids 288 x 192 x 145 mm ; 1,5 kg

Montage et connexions électriques :

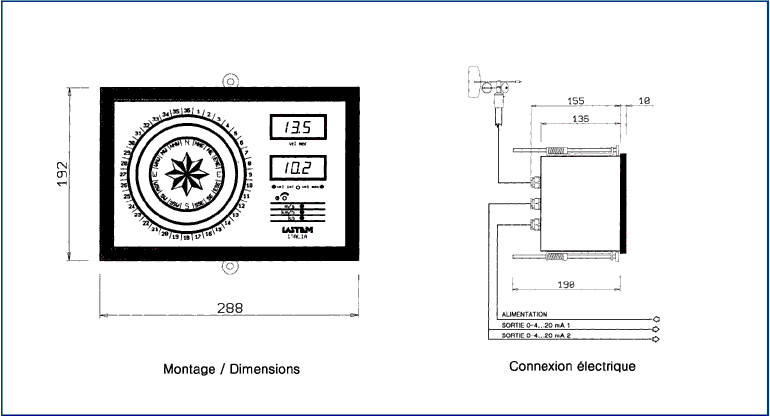

Schéma de montage et sorties électriques de la centrale de visualisation polaire de la vitesse et direction du vent.
