Centrale météo WS501 UMB

La station météorologique WS501-UMB est un ensemble compact permettant la mesure des principaux paramètres météorologiques en un seul appareil et avec une interface de données industrielles et des protocoles standards. Cette centrale est particulièrement robuste et convient aux installations dans des milieux industriels, mais elle peut aussi bien être installée en bordure de mer en milieu salin qu'en montage en zone froide et neigeuse.

Tout-en-un :

La centrale est prête à être installée dès la sortie de son emballage. Les capteurs sont assemblés les uns au-dessus des autres pour ne former qu'un seul ensemble qui sera à installer au sommet d'un mât tubulaire.

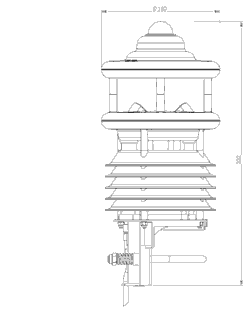

Caractéristiques :

• Hauteur : 332 mm
• Diamètre : 150 mm
• Fixation : Mâchoire 60 à 76 mm
• Câble 10 m avec connecteur
• Boîtier plastique IP

Grandeurs physiques mesurées :

Grandeurs Unités	Plage	Précision	Intervalle de mesure	Méthode
Rayonnement solaire global (Watts / m²)	0,0 à 1400 W/m²	< 1 W/m²	1 min	Pyranomètre 2ème classe ISO9060 (CMP3 Kipp&Zonen)
Vitesse du vent(m/s, km/h, mph, kts)	0 à 270 km/h	±0,3 m/s ou ±3 % (0...35 m/s) ±5 % > 35 m/s Résolution : 0,1 m/s	10 sec ou 1 sec	Ultrasons
Direction du vent (° degrés)	0 à 359,9°	< 3° (> 1m/s) Résolution : 0,1°	10 sec ou 1 sec	Ultrasons
Pression absolue (hPa)	300 à 1200 hPa	± 0,5 hPa (0...40°C) Résolution : 0,1 hPa	1 min	Capacitif
Température air (°C, °F)	-50°C à +60°C	± 0,2°C (-20 à +50°C) ± 0,5°C (>-30°C) Résolution : 0,1°C	1 min	NTC
Humidité air (% RH, g/m³, g/kg)	0 à 100 % RH	± 2 % RH Résolution : 0,1 % RH	1 min	Capacitif
Boussole (° degrés)	0...359°	±10° Résolution : 1,0°	5 min	Compas électronique

Sortie RS-485 avec des protocoles ouverts :

La centrale météo WS501-UMB dispose d'une interface sérielle du type RS-485 permettant des longueurs de câble pouvant aller jusqu'à 1200 m. L'une des particularités de l'interface RS-485 et de pouvoir mettre plusieurs périphériques en guirlande sur un même câble. Plusieurs protocoles de dialogues sont disponibles et vous permettront une connexion avec les ordinateurs ou automates disponibles dans le monde industriel.

La configuration de la vitesse de transmission RS-485, l'identifiant de la station et le type de protocole sont facilement paramétrables au moyen du logiciel pour Windows UMB-Config-Tool.- Ce logiciel est téléchargeable sur le site du constructeur.

• MODBUS RTU ;
• MODBUS ASCII ;
• UMB binaire ;
• UMB ASCII ;
• SDI-12 ;
• Mode terminal.

Pour commander :

Référence	Désignation
WS-501 UMB	Centrale météo comprenant un pyranomètre 2ème classe ISO9060 Kipp & Zonen, un anémomètre-girouette 2 axes à ultrasons, un capteur de pression, la température et l'humidité de l'air sous abri blanc.
