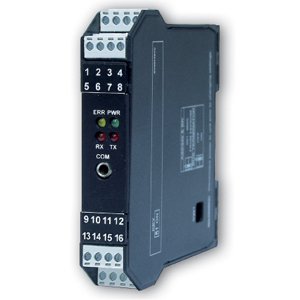

DES485-4PT - Convertisseur de signaux Pt100, Pt500, Pt1000, Ni100 en RS485 protocole MODBUS RTU
DES485-4PT est une interface pour capteurs RTD (Pt100, Pt1000, Pt500, Ni100) avec 2,3 ou 4 fils. Le nombre d'entrées est de 4 et chaque entrée est indépendante des autres.
C'est une interface MODBUS esclave qui est destiné à communiquer avec un périphérique MODBUS Maître. Les isolations galvaniques au nombre de 6 assurent l'intégrité des données des entrées capteurs et de la sortie RS485 (chaque canal d'entrée est isolé des autres circuits).
La configuration des entrées est facilement effectuée au moyen de DIP-SWITCH ou par logiciel lorsque des paramètres plus élaborés doivent être modifiés.
Utilisations
- DLE124 : capteur de température pour module photovoltaïque ;
- DMA033 : capteur de température de l'air ambiant.
- EST131 : Sonde température globe noir.
Caractéristiques :
| Générales | |
|---|---|
| Alimentation | 10...40 Vdc / 19...28 Vac / 50...60 Hz |
| Consommation | 0,7 W |
| Isolation | 1.500 Vac (6 voies) |
| Indication status | Alimentation, erreur, transmission données, réception des données |
| Protection | IP20 |
| Température opérative | -10...+65°C |
| Dimensions lxHxL | 17,5 x 100 x 112 mm |
| Montage | Sur rail DIN 35 mm |
| Communication / mémoire | |
| Interface | 2 fils RS485 |
| Vitesse | Jusqu'à 57.600 Bauds (RS485) 2.400 Bauds (RS232) |
| Protocole | MODBUS RTU esclave |
| Temps de communication |
<20 ms (@38400 bauds) |
| Distance | Jusqu'à 1.200 m |
| Connectivité | 32 nodes max |
| Mémoire | EEPROM pour les paramètres de la configuration |
| Entrées capteurs | |
| Nombre de canaux | 4 |
| Type de capteurs | 4 bornes (résistives, 2, 3, 4 fils) Pt100 : -200...+650°C (pleine échelle 330 ?) Pt500 : -200...+750°C (pleine échelle 1.800 ?) Pt1000 : -200...+210+C (pleine échelle 1.800 ?) Ni100 : -60...+250°C (pleine échelle 330 ?) |
| Convertisseur A/D | 14 bit |
| Programmation | |
| DIP switches | Vitesse de communication, adresse MODBUS |
| Logiciel | Logiciel libre plug&play |
| Standards | Certification | CE, RNA |
| Normes | EN 61000-6-4/2002, EN 61000-6-2/2002, EN 61010, EN 60742 |
Pour commander
| Référence | Désignation | DES485-4PT | Interface 4 entrées Pt100, Pt500, Pt1000, Ni100 type 2,3 ou 4 fils, sortie RS485 MODBUS RTU |
|---|
